Indenter: | φ2.5mm、 φ5mm Balindenter | Ooglensvergroting: | 15× |
---|---|---|---|
De Krachtbron en het Voltage: | AC220V±5%, 50-60 Herz | Time-delayed controle: | 0-60 regelbare Seconden, |
Algemene Afmeting (Length×Width×Height): | 551×260×800 mm | ||
Hoog licht: | Metaalhardheid het Testen Machine,Universele Hardheid het Testen Machine |

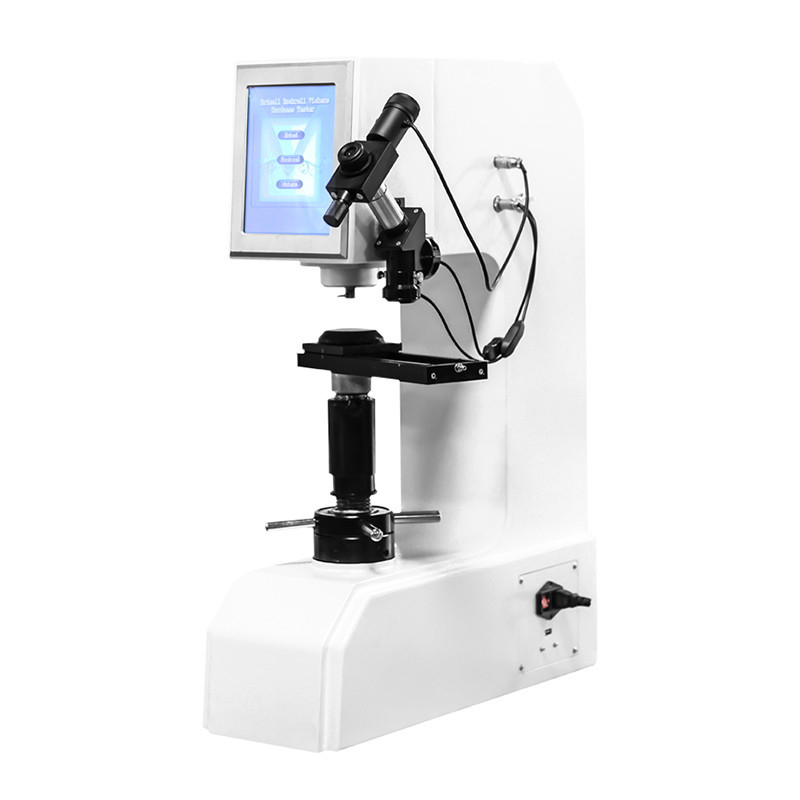

570HAD digitaal universeel hardheidsmeetapparaat
1. De hardheid is één van de belangrijke mechanische kenmerken van het materiaal terwijl hardheid het testen een belangrijke methode is om de kwaliteit van het metaalmateriaal of zijn onderdelen te beoordelen. De hardheid van het metaal is overeenkomstig aan zijn mechanische kenmerken, en zodat kunnen zijn mechanische kenmerken zoals de en sterkte, vermoeidheid die, die zich uit ongeveer door zijn hardheid het testen worden getest kronkelen uitgeput raken.
2. Het digitale multifunctionele hardheidsmeetapparaat met Brinell, Rockwell, Vickers drie testmethoden, multifunctioneel hardheidsmeetapparaat van de kracht van de zeven rangtest, het kan aan de behoeften van een verscheidenheid van hardheidstests voldoen. De lading van de testkracht, blijft stilstaan, maakt goedgekeurd automatisch omschakelingsmechanisme, de transformatie van de testkracht die door de omwenteling van handwiel wordt verkregen, inkeping die door precisiecodeur wordt gemeten en sensor leeg en berekende de hardheidswaarde door het interne systeemprogramma. Zo is het gemakkelijk te werken, snel en de intuïtieve interface, fundamenteel, geen menselijke verrichtingsfout, met zijn hoge gevoeligheid, stabiliteit, het is geschikt voor workshops en laboratoria.
De belangrijkste functie als volgt:
2.1 Brinell, Rockwell, Vickers drie testmethoden;
2.2 omzetting van verschillende hardheidsschalen
2.3 de selectie van blijft stilstaan tijd
2.4 wijzigingen van tijd en datum
Specificaties van Rockwell-Hardheid
2.5 de output van het testen van de interface van results2.6 RS232 voor facultatieve functies, dit model kan testende resultaten bewaren en testende pagina's doorbladeren.
Technische beschrijvingen
1. De Krachtbron en het Voltage: AC220V±5%, 50-60 Herz
2. Time-delayed controle: 0-60 regelbare seconden,
3. De afstand van het Indenter Centrum aan het Instrumentenlichaam: 165mm
4. Algemene Afmeting (Length×Width×Height): 551×260×800 mm
5. Het netto Gewicht van het Meetapparaat: 80kg (ong.)
Rockwell-Hardheid
Testende kracht (N) | Aanvankelijke Testende Kracht | 98.07 (10kg) | Tolerantie ±2.0% | |
Totale testende kracht | 588.4 (60kg) | Tolerantie ±1.0% | ||
980.7 (100kg) | ||||
1471 (150kg) | ||||
Indenter | Indenter van de diamantkegel | |||
Ф1.5875mm Balindenter | ||||
Schalen | HRA | HRB | HRC | HRD |
Maximum hoogte steekproeven | 175mm |
6The tolerantie van Rockwell-de Waarde van de Hardheidsvertoning
Hardheidsschaal | Hardheidswaaier van de Standaard Testende Blokken | De Max. Tolerantie van Vertoningswaarde | Herhaalbaarheid a |
HRA | (20~≤75) HRA | ±2HRA |
≤0.02 (100-h) of 0,8 Rockwell-Eenheid B |
(>75~≤88) HRA | ±1.5HRA | ||
HRB | (20~≤45) HRB | ±4HRB |
≤0.04 (130-h) of 1.2 Rockwell-Eenheid B |
(>45~≤80) HRB | ±3HRB | ||
(>80~≤100) HRB | ±2HRB | ||
HRC | (20~≤70) HRC | ±1.5HRC |
≤0.02 (100-h) of 0,8 Rockwell-Eenheid B |
a: H is gemiddelde hardheidswaarde B: Bevestig als hogere waarde |
Brinellhardheid
6. De technische Beschrijving van Brinell-Hardheidsmeetapparaat
Testende kracht | 294.2N (30kg) | Tolerantie ±1.0% | |
306.5N (31.25kg) | |||
612.9N (62.5kg) | |||
980.7N (100kg | |||
1839N (187.5kg) | |||
Indenter | φ2.5mm, φ5mm Balindenter | ||
Schalen | HBW1/30 | HBW2.5/31.25 | HBW2.5/62.5 |
HBW5/62.5 | HBW10/100 | HBW2.5/187.5 | |
Ooglensvergroting | 15× | ||
Objectief | 2.5× (resolutie 0.5μm), 5× (resolutie 0.25μm) | ||
Maximum Hoogte van Steekproef | 100 |
8The tolerantie en Herhaling van Getoonde Waarde voor Brinell-Hardheidsmeetapparaat
Hardheidsblok (HBW) | Tolerantie (%) | Herhaalbaarheid (%) |
≤125 | ±3 | 3 |
125<HBW≤125 | ±2.5 | 2.5 |
>225 | ±2 | 2 |
9Technical specificaties van Vickers-Hardheid
Testkracht | 294.2N (30kg) | Tolerantie ±1.0% |
980.7N (100kg) | ||
Indenter | Indenter van diamantvickers | |
Schaal | HV30 | HV100 |
Ooglensvergroting | 15× | |
Objectieve vergroting | 5× (Resolutie 0.25μm) | |
Max. Hoogte van Specimen | 115mm |
Tolerantie van Getoonde Waarde | Herhaling van Getoonde Waarde | |||
Hardheidsschaal | Waarde van Hardheidsblok | Tolerantie van Getoonde Waarde | Waarde van Hardheidsblok | Herhaling van Getoonde Waarde |
HV30 | ≤250HV | ±3% | ≤225HV | 6% |
HV100 | 300~1000HV | ±2% | >225HV | 4% |
11. De tolerantie en de Herhaling van Getoonde Waarde voor Vickers-Hardheidsmeetapparaat
Toebehoren (Verpakkingslijst)
1. Toebehorenuitrusting van Hoofdlichaam
Nr. | Beschrijving van Goederen | Hoeveelheid |
1 | Indenter van diamantrockwell | 1 PC |
2 | φ1.5875mm indenter van de staalbal | 1 PC |
3 | Grote Testlijst, Middelgrote Testlijst, V-vormige Testlijst | 3 PCs |
4 | 0,1,2,3,4 gewicht | 5 PCs |
5 | Standaardhardheidsblok HRC (Hoog, Lager), Standaardhardheidsblok HRB | 3 PCs |
6 | Niveauverordening Schroef | 4 PCs |
7 | Schroevedraaier, Moersleutel | 2 PCs |
8 | Machtskabel | 1 PC |
9 | Instructiehandboek | 1 PC |
10 | Plastic anti-Stofzak | 1 PC |
Toebehorenuitrusting van Microscoop
Nr. | Beschrijving van Goederen | Hoeveelheid | |
1 | Ooglens | 1 PC | |
2 | Seat van Microscoop | 3 alles bij elkaar | 1 PC |
3 | Buitenlicht | 1 PC | |
4 | Binnenlicht | 1 PC | |
5 | 2.5 doelstelling× | 1 PC | |
6 | doelstelling 5× | 1 PC | |
7 | Uitgegleden het Testen Lijst | 1 PC | |
8 | Indenter van diamantvickers | 1 PC | |
9 | φ2.5mm, φ5mm Balindenter | 2 PCs | |
10 | Standaardvickers-Hardheidsblok (HV30) | 1 PC | |
11 | Standaardbrinell-Hardheidsblok (HBW/2.5/187.5) | 1 PC | |
12 | Niveau | 1 PC | |
13 | Zekering 2A | 2 PCs |
