Geïntegreerde Draagbare Rebar Detector Zonder grenzen in Beton tmrs-710

TMRS-710 geïntegreerde rebar scanner

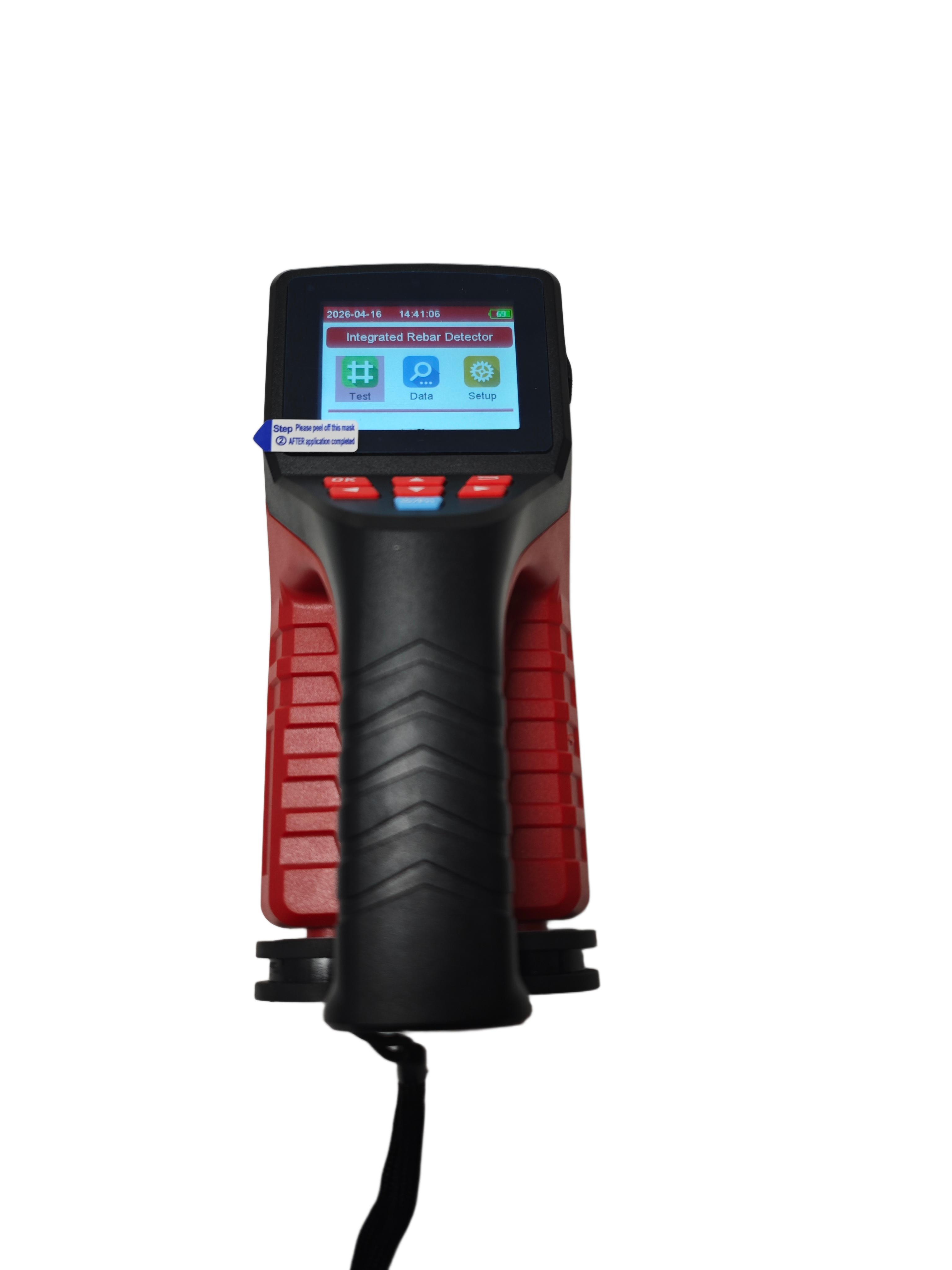

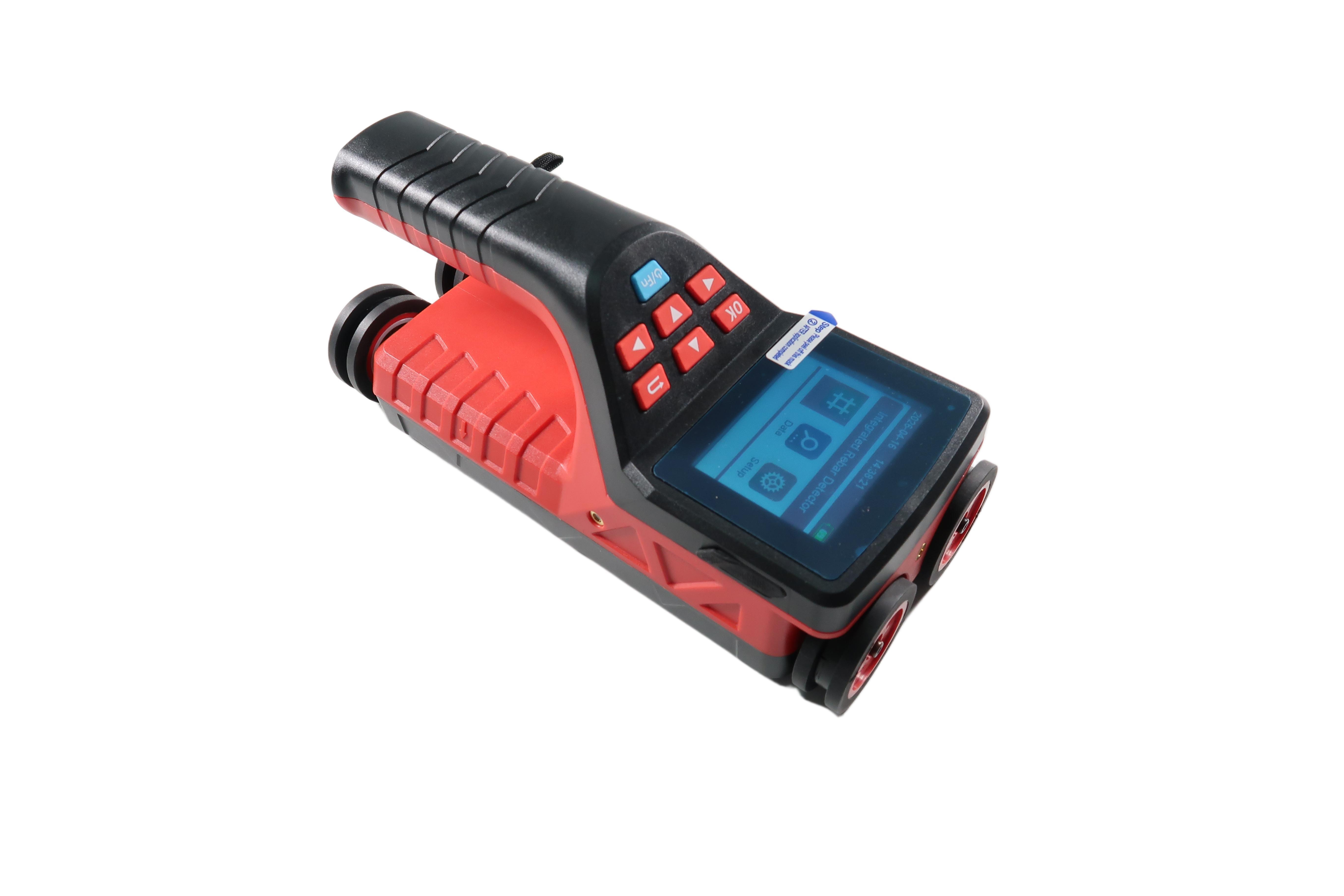

Het uiterlijk van de geïntegreerde TMRS-710 Rebar detector:

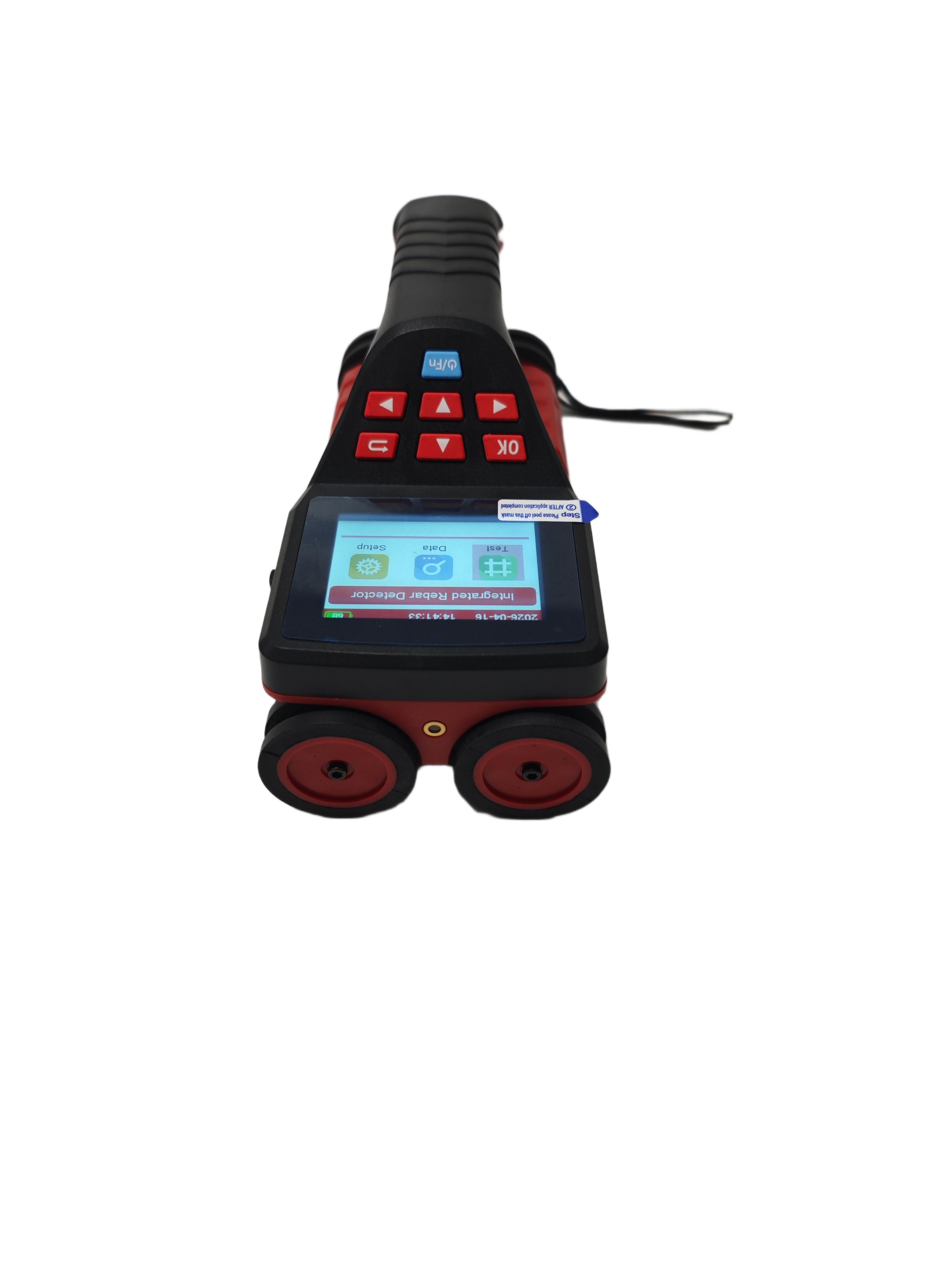

a) Uitzicht van boven:

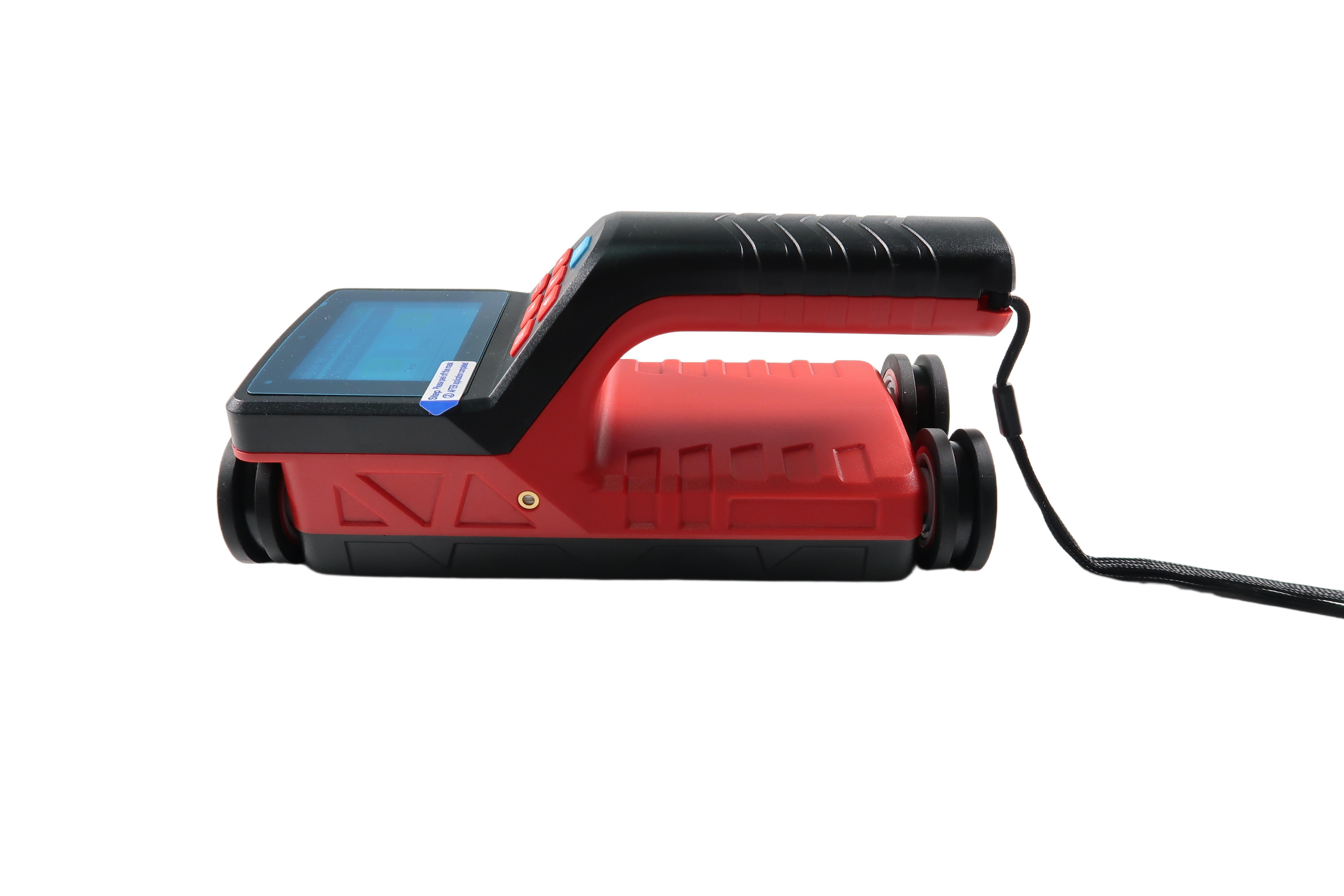

b) Links:

c) Rechts zicht:

d) Bovenuitzicht
Figuur 2.1 Schematisch schema van het uiterlijk van de gastheer

1.1 Inleiding

TMRS-710 Integrated Rebar detector worden voornamelijk gebruikt voor het detecteren van de interne versterkingspositie, de beschermlaagdikte, de versterkingsafstand en de diameter van de versterking.Het kan nauwkeurig tekenen van de distributie kaart van de hele rebar, om met hoge precisie en hoge snelheid testgegevens te leveren; de geïntegreerde structuur van de host en de sensor spoel, waardoor het gemakkelijk en snel bij het dragen en het veld te bedienen;Het wordt gekenmerkt door het ontwerp van de spoelstructuur, hogere snelheid, hogere nauwkeurigheid, betere resolutie.

1.2 Functies

1.2.1 Hoofdfuncties

1. meet nauwkeurig de dikte van de beschermende laag van armaturen;

2- de positie, de tendens en de verdeling van staalstaven te lokaliseren;

3. de beschermlaag van de staalstaaf meten en de diameter van de staalstaaf inschatten;

4- opslag, weergave en overdracht van detectiegegevens.

1.2.2 Bijzondere functies

1. De detectiemodus is intuïtief, nauwkeurig, nauwkeurig weergeven van staalstaaf positie, afstand, beschermende laag dikte in hetzelfde scherm;

2.De dikte wordt volledig gemeten. Tijdens het meetproces kunnen pagina's heen en weer worden gedraaid, kunnen gegevens en afbeeldingen worden bekeken en kunnen de testgegevens op elk moment worden verwijderd.

3.Een handmachine, werking ontworpen en vier wielen positioneringsmethode, uitgerust met hoge sterkte slijtagebestendige banden, gemakkelijk te beschermen tegen slijtage van de detector;

4De analyse-software kan een tweedimensionaal plattegrondbeeld en een 3D driedimensionaal beeld produceren.

5De JGJ-detectiemodus realiseert 1-6 herhaalde tests van een enkele staalstaaf en berekent automatisch de gemiddelde waarde.

1.2.3 Belangrijkste kenmerken

1. 2,8 inch hoogresolutioneel kleuren-LCD-scherm (320 x 240 pixels), of het nu binnen of buiten is, elke situatie kan duidelijk zichtbaar zijn;

2. Multi-coil structuur ontwerp, sneller, hogere precisie, sterkere resolutie;

3. Met behulp van USB-modus gegevensoverdracht en opladen, kunt u de opgeslagen gegevens snel uploaden naar de computer via de USB.

4Met ingebouwde lithiumbatterijen met een hoge capaciteit is het stroomverbruik laag, in het geval van een volle batterij bedraagt de standby-tijd ongeveer 16 uur;

5. gegevensbeheer modus in de gegevensopslag, weergave, verwijderen en andere functies, kan ongeveer tweehonderdduizend rebar meetpunt gegevens op te slaan;

6Het probleem van het versterken van staalstaaflekken wordt opgelost door gebruik te maken van superdichte peesoplossende kracht;

7. Selecteer configuratie Standaard testblok dat kan worden geconfigureerd met een speciaal en uniek ontwerp;

8Met behulp van de host en sensor spoel geïntegreerd ontwerp, compacte grootte, licht gewicht, gemakkelijk te dragen;

9. aangrenzende staalstaaf tussentijdse positie real-time oordeel, die licht prompt, kan voorkomen rond de staalstaaf, gemakkelijk boren kern;

10. De instrumentenzak is schokbestendig, heeft een beschermende bekleding en is voorzien van een waterdicht deksel voor gemakkelijk vervoer;

11Het is uitgerust met middelgrote en grote detectie-software voor staalstaven en is handig voor professionele gegevensanalyse, gegevensverwerking en het genereren van een volledig rapport in een pc.

1.3 Technisch blad

1.4 Meetinterface

Geïntegreerde rebar-detector De meetmodus is weergegeven in figuur 1 en 2

(1) Dikte model

(2)JGJ meetinterface

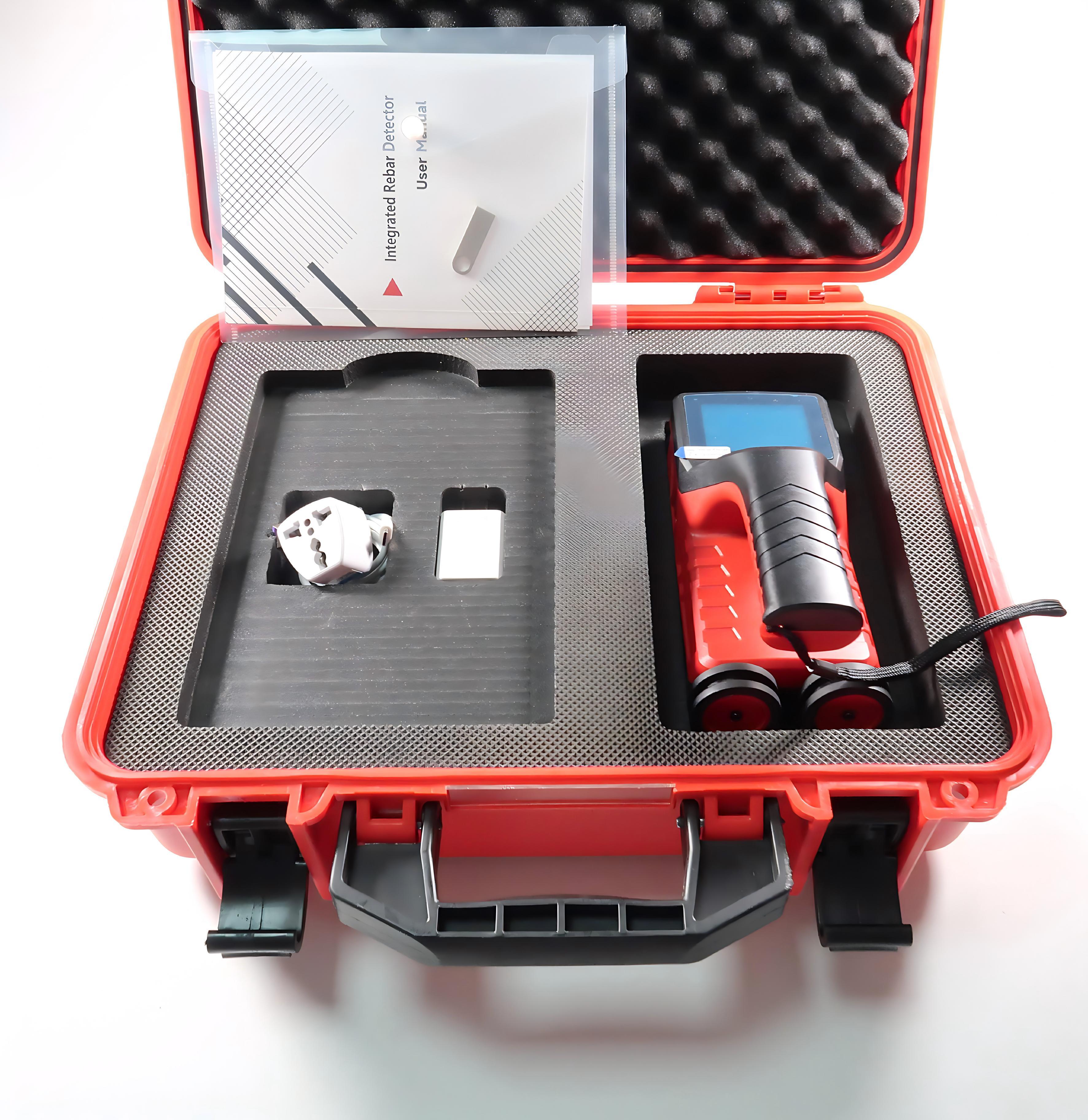

1.5 Standaardconfiguratie
