| Place of Origin: | CHINA |
|---|---|
| Merknaam: | TMTECK |
| Model Number: | GS Series |
| Min. bestelaantal: | 1 stuks |
| Prijs: | negotiable |
| Verpakking Details: | Verpakking |
| Levertijd: | 7-15 dagen |
| Betalingscondities: | T/T, Western Union, Paypal |
| Levering vermogen: | 100 stuks per maand |
| Producten: | GS-serie NDT ultrasone kalibratieblok | Materiaal: | Aluminium/1018 staal/ roestvrij staal |
|---|---|---|---|
| Specificaties: | NB/T47013.3-2015 | Type: | NDT Toebehoren |
| Gewicht: | 3 kg | ||
| Markeren: | NDT-accessoires Ultrasone kalibratieblok,NB/T 47013.3-2015 Ultrasone kalibratieblok,GS Blok van de reeks het Ultrasone Kaliberbepaling |
||

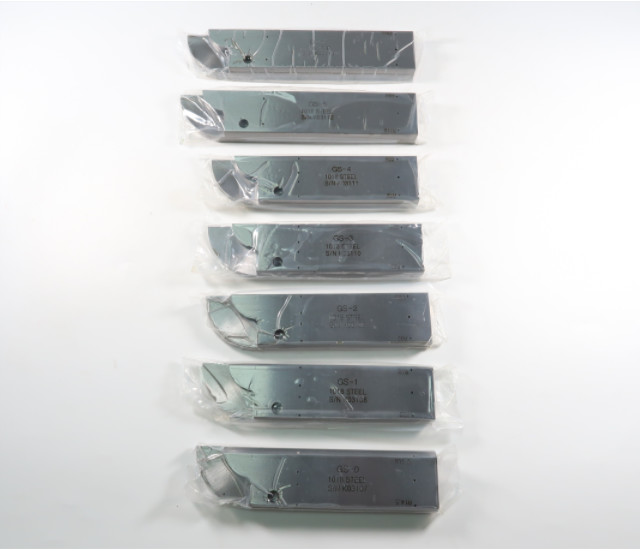

Het ultrasone kalibratieblok is een soort NDT-accessoire dat wordt gebruikt om de nauwkeurigheid van ultrasone apparatuur te waarborgen.Het is ontworpen om de kenmerken van een proefstuk te simuleren en een bekend referentiepunt te bieden voor het meten van de prestaties van ultrasone foutdetectoren en dikte-meters.
GSSERIECALIBRASSIEBLOCKVervaardiging
|
Modellen |
TEST BLOCK ARC Radius van Vervorming |
PIPE OD-bereik |
TEST BLOCK ARC Radius van Vervorming |
PIPE OD-bereik |
| R1 | R2 | |||
| GS‐0 | 11.5 | 20 tot 26 | 14.5 | 26 tot 32 |
| GS‐ 1 | 18 | 32 tot 40 | 22 | 40 tot 48 |
| GS‐ 2 | 26 | 48 tot 57 | 32 | 57 ~ 72 |
| GS-3 | 40 | 72 tot 90 | 50 | 91 tot 110 |
| GS‐4 | 60 | 110 tot 132 | 72 | 132 `159 |
| GS‐5 | 84 | 150 tot 250 | 110 | 200 tot 325 |
| GS‐ 6 | 163 | 300 tot 487 | FLAT | ≥ 500 |
Specificaties:
NB/T47013.3-2015
Kalibratiefunctie:
GS-serie kalibratieblok wordt gebruikt voor ultrasone testen van omtrekgevoelige buttverbindingen (type II gelaste verbindingen) voor buizen (toepasselijk OD-bereik 20-500 mm).
| Type | NDT-accessoires |
| Specificaties | NB/T47013.3-2015 |
| Producten | GS-serie NDT ultrasone kalibratieblok |
| Materiaal | Aluminium/1018 staal/ roestvrij staal |
| Arc Test BLOCK Radius van kromming | R2:14.5/22/32/50/72/110/FLAT |
| Gewicht | 3 kg/pcs |
Pakket inbegrepen
