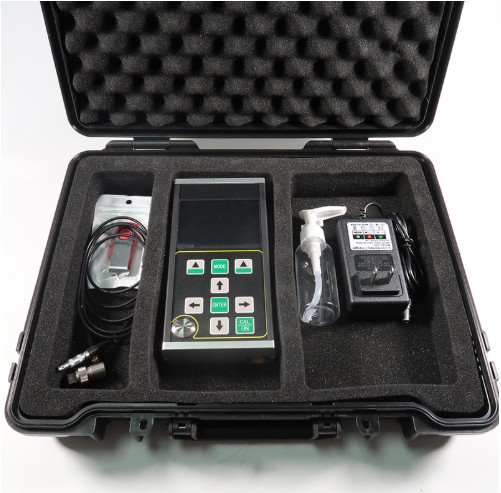

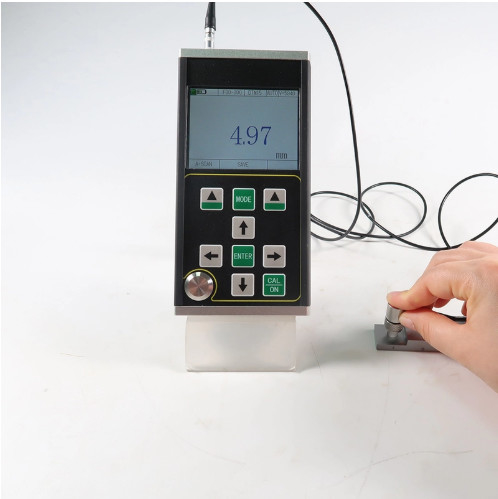

TM291 Handmatige niet-metalen laagdikte-meter

Voor het meten van de coatingsdikte op verschillende metalen en niet-metalen (glas, kunststof, composiet, beton, hout, enz.) substraten

De TM291 is een nieuw type handheld hoge-precisie digitale niet-metaal coating dikte meter met A / B scanning.Het is geschikt voor de meting van de materiaaldikte die ultrasone golf kan maken in het verspreiden met een constante snelheid en de reflectie van de rug te krijgenDe meetresolutie is 0,001 mm en het meetbereik is zo dun als 0.02mmHet kan tegelijkertijd de dikte van het substraat en de coating testen.

Dit product kan worden gebruikt in aardolie, chemische industrie, metallurgie, scheepsbouw, ruimtevaart, energie en andere gebieden.

Hoofdfunctiekenmerken

● Het meetbereik is breed, met een minimale meetdikte vancoating 20um;Maximumdikte 1800 mm.

● Dit product kan de dikte met hoge precisie meten en de maximale meetresolutie kan 0,001 mm bereiken; de herhalingsresolutie kan ± 0,002 mm bereiken;

●Dit product heeft een A-scan-modus, een B-scan-modus en een numerieke weergave.

● De coating- en verflagen op sommige composietmaterialen kunnen worden gedetecteerd op basis van de verschillende geluidssnelheid van de materialen,en de dikte van elke laag van meer dan 10 meerlaagse materialen kan gelijktijdig worden gemeten, en de dikte van elke laag kan onder dezelfde echo worden omgeschakeld.

● Het heeft de functies van penetrerende coating en echo-to-echo-meting, die wordt gebruikt om materialen met verflaag en coating op het oppervlak te meten;

● Meerdere meetmodi:Thin,mb-e, E-E enAuto'sde modus voldoet aan de metingen van conventionele dikke werkstukken;E-E.de modus realiseert de meting van dunne onderdelen;

● Numerieke modi omvatten: conventionele diktewaarde-modus, verschil/reductie-ratio-modus en maximale waarde-modus;

● Twee vergrotingsmodus: automatische vergroting / handmatige vergroting;

● Handmatig uitschakelen en automatisch uitschakelen kan worden ingesteld, met energiebesparende functie;

● Het ondersteunt verschillende sondes, waarondereen dubbele kristalsonde en een enkelkristalsonde en ondersteunt een hoogfrequente sonde tot 20 MHz;

● Het ondersteunt massaopslag en kan tegelijkertijd 100000 diktewaarden, 500 groepen A-scangolfvormen en 500 groepen B-scangolfvormen opslaan;

● Een groot 3,5 inch groot TFT-LCD-color display met een resolutie van 320×240 high definition (QVGA);

● Het heeft een verscheidenheid aan kalibratiemethoden, ondersteunt eenpuntskalibratie, meerpuntskalibratie en handmatige kalibratiemodi,en kan de geluidssnelheid kalibreren en probeert nulpositie tegelijkertijdHet ondersteunt v-padcorrectie van dubbele kristal sonde.

● Het ondersteunt de omzetting van het metrische en Britse systeem; het kan wisselen tussen millimeter- en inch-eenheden;

● Ondersteunt Chinese en Engelse weergave;

Toepasselijke materialen

Voor het meten van de coatingsdikte op verschillende metalen en niet-metalen (glas, kunststof, composiet, beton, hout, enz.) substraten.

metalen (zoals staal, gietijzer, aluminium, koper, enz.), kunststoffen, keramiek, glas, hars, glasvezels en andere goede ultrasone geleiders.

Grondbeginselen

Het principe van de ultrasone dikte meting is vergelijkbaar met dat van de lichtgolf meting.Wanneer het de materiële interface bereiktDe dikte van het gemeten materiaal wordt bepaald door nauwkeurig de tijd van ultrasone verspreiding in het materiaal te meten.

Specificatieparameters

Facultatieve sondes
