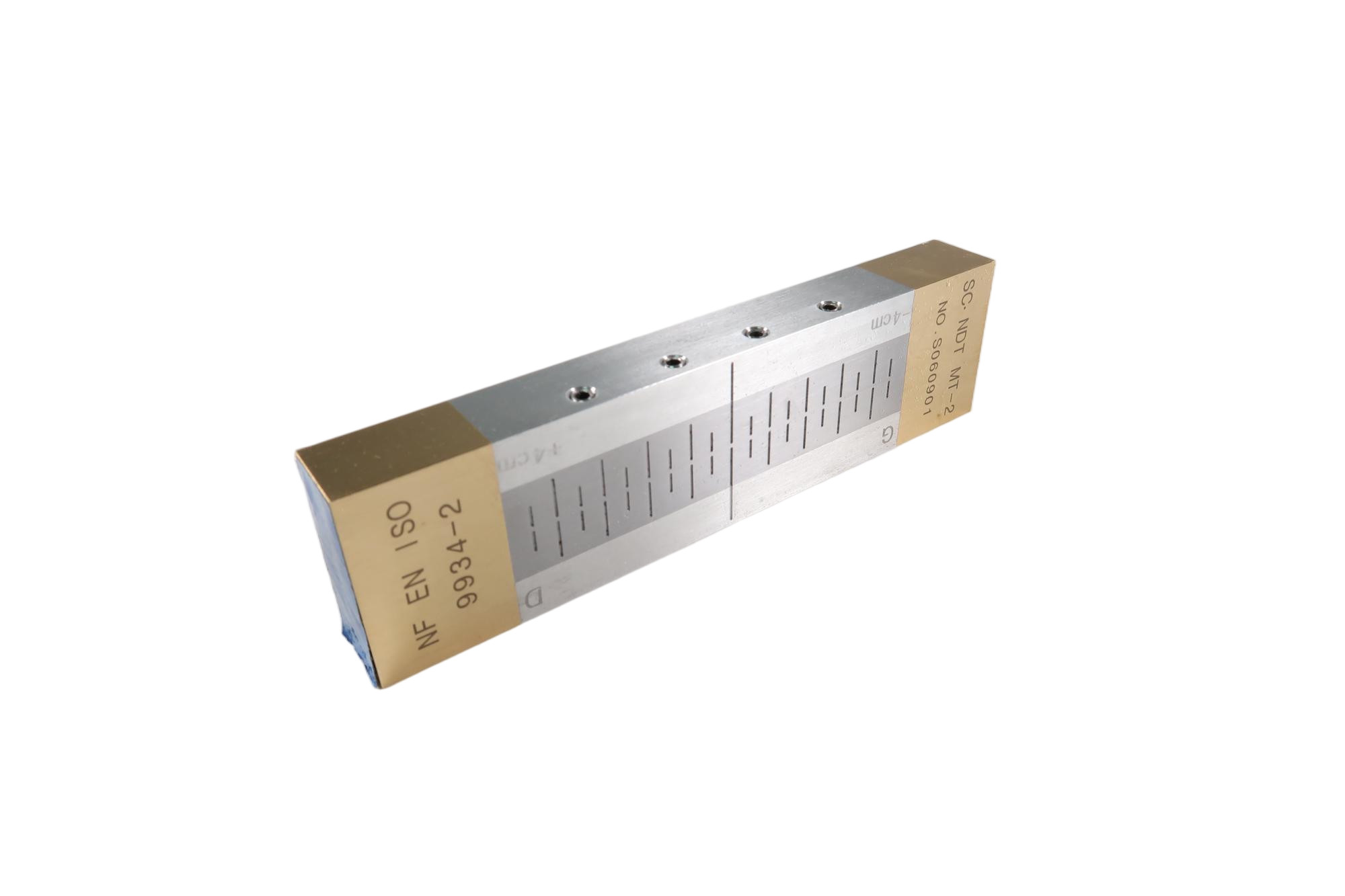

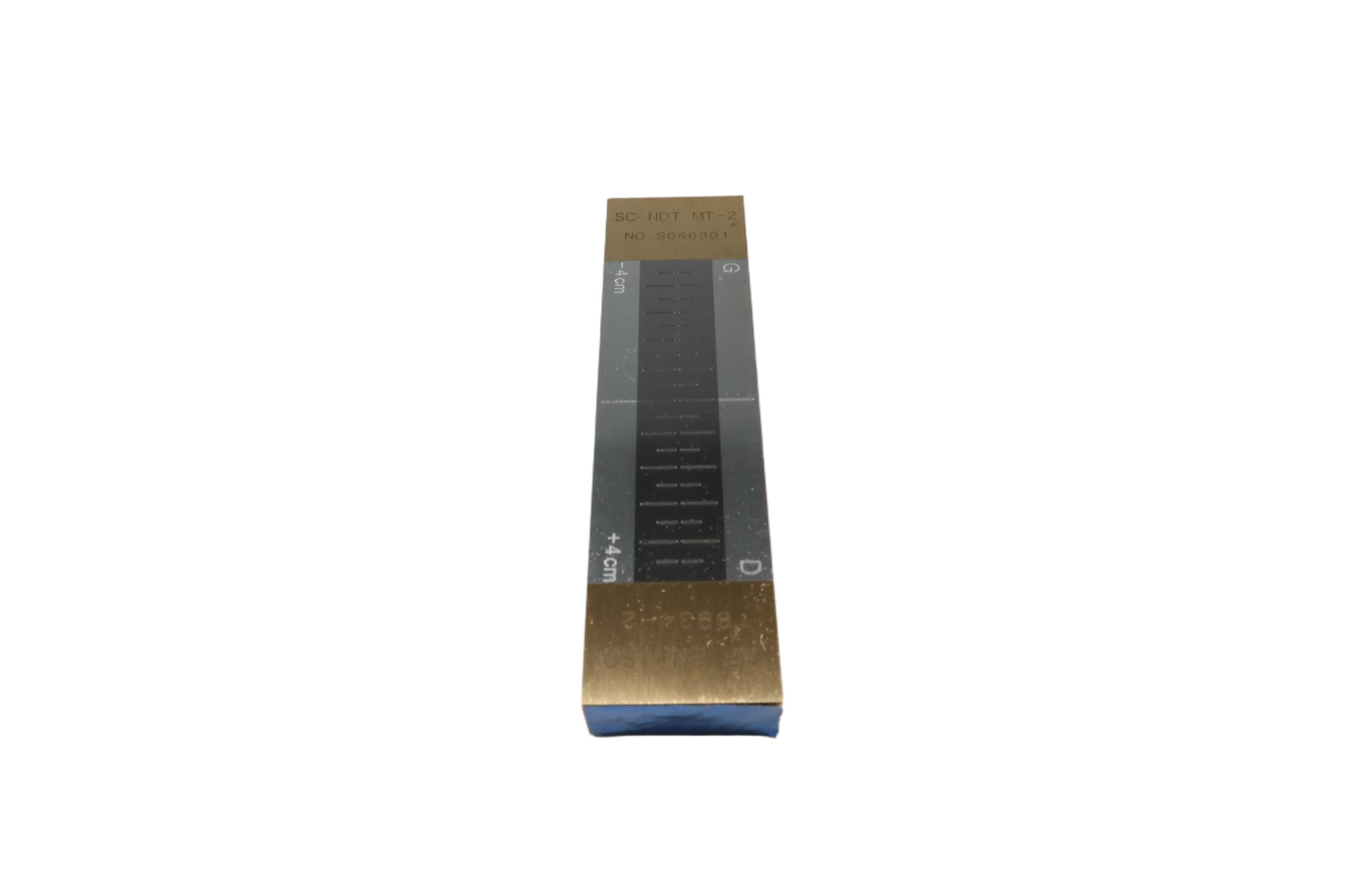

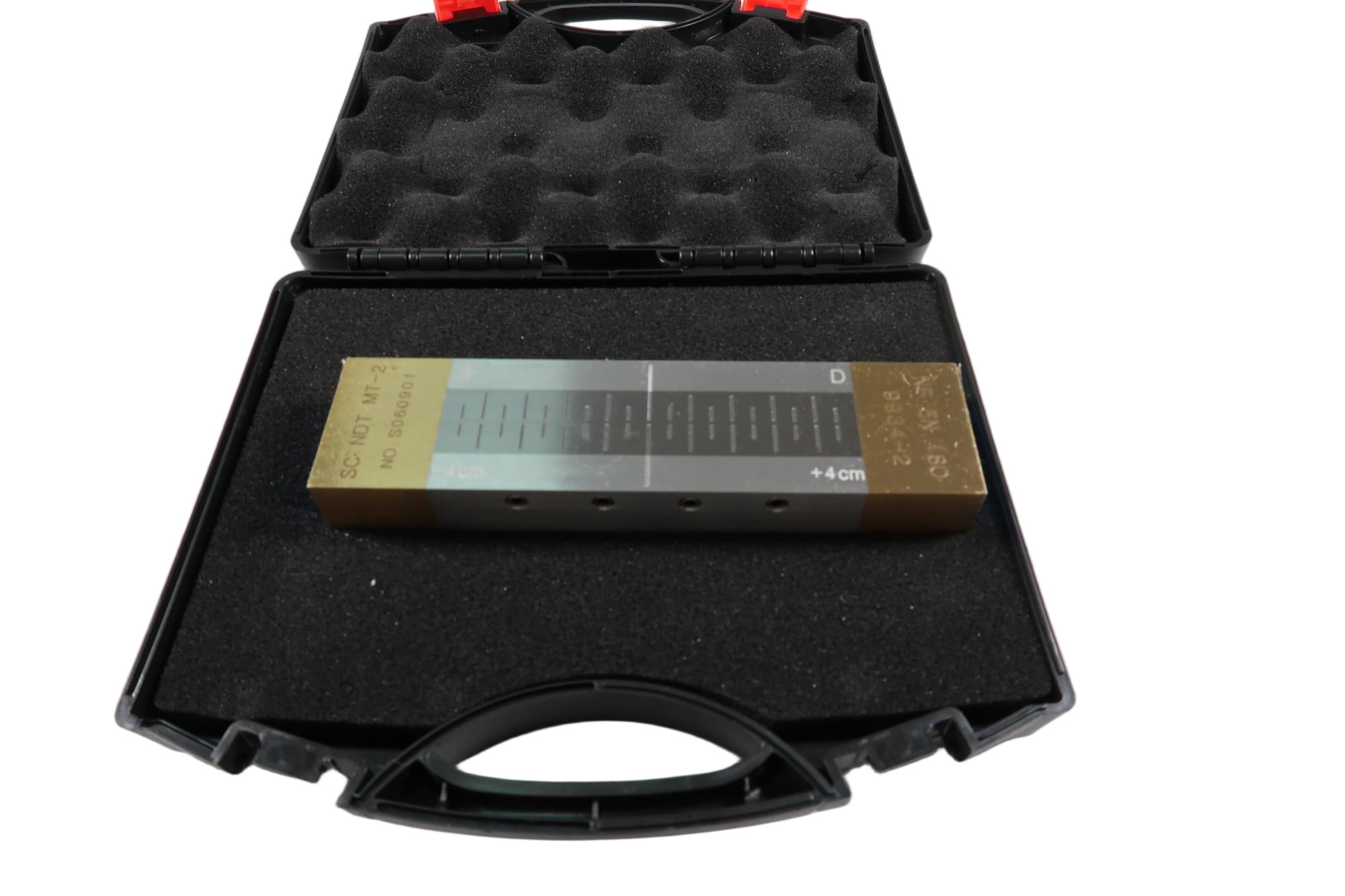

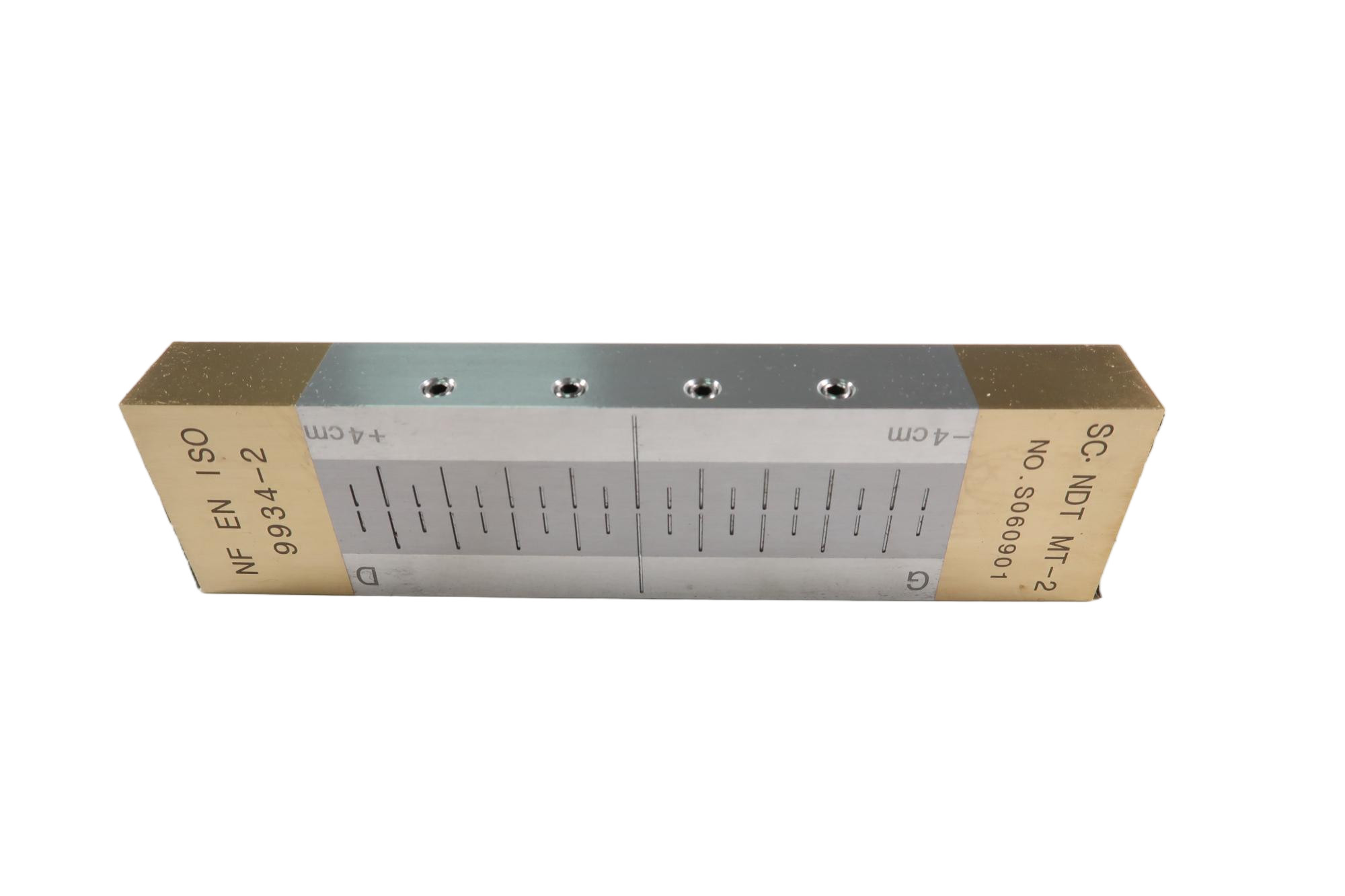

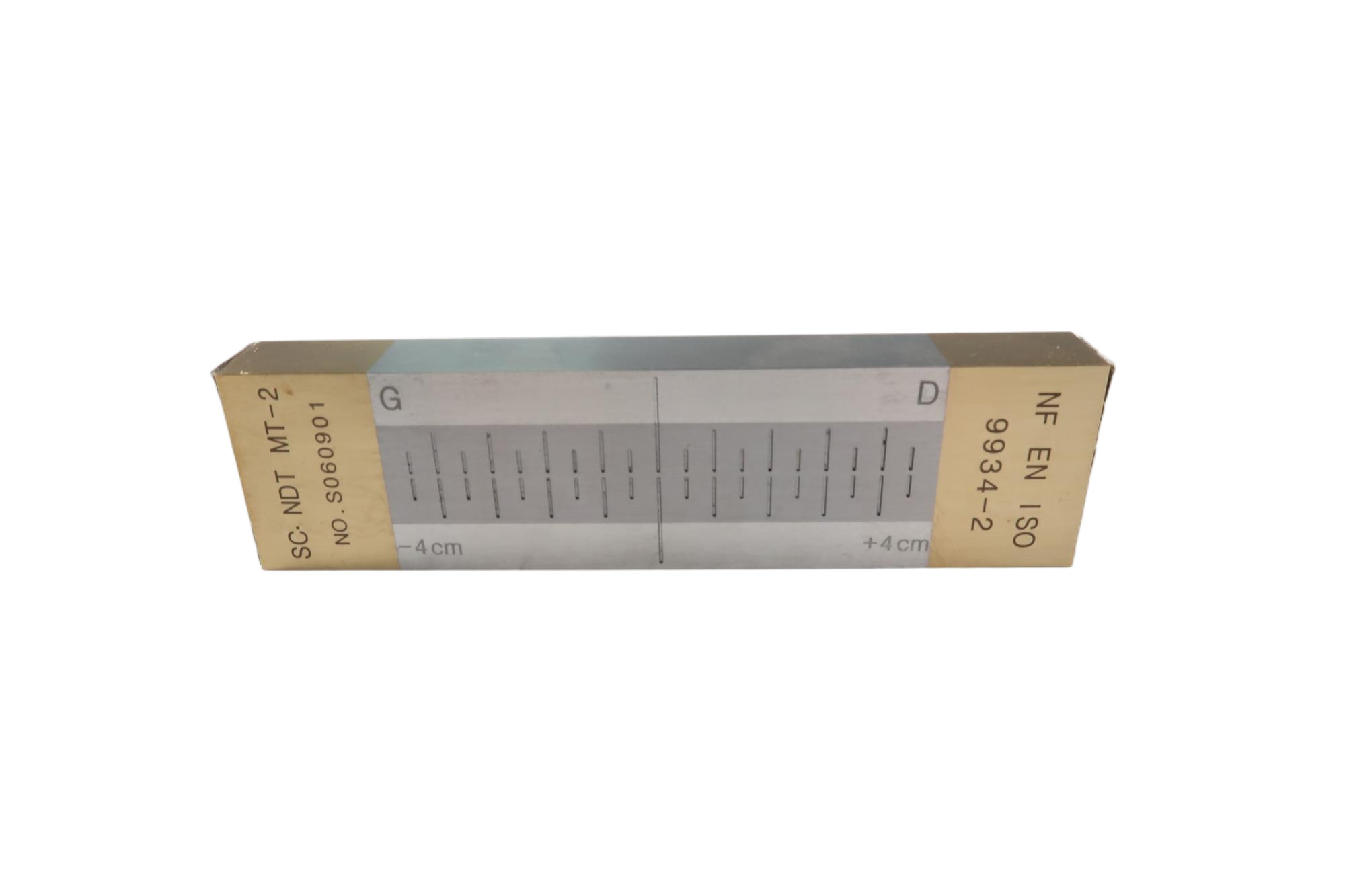

Referentietestblok voor magnetische deeltjes type II

Overzicht: ((3112801)

Het Type II referentieblok is een zelfmagnetiserend lichaam dat geen externe magnetische veldinductie vereist.Het wordt gebruikt om de prestaties van magnetische deeltjes te testen. De prestaties kunnen worden gegeven door de weergegeven lengte. Verhoging van de lengte betekent betere prestaties. De cumulatieve lengte weergegeven aan de linker- en rechterzijde moet als resultaat worden gebruikt.

Voldoen aan:

De Commissie heeft de Commissie verzocht om een evaluatie te verrichten van de resultaten van de beoordeling van de in de bijlage bij Verordening (EG) nr. 1907/2006 bedoelde maatregelen.

Afmetingen:

155*40*18 mm

Vervaardiging:

1Twee stukjes C15.⁹(volgens EN10083-1)¹⁰)Voor het vasthouden en beschermen van de magneten zijn een stalen staafbeugel en twee beschermende schroeven (beide van niet-magnetische materialen) bewerkt.

2Elke staalstaaf wordt gemalen met een oppervlakte van Ra≈1,6 μm en een vlakte van < 5 μm. (Waarschuwing: de temperatuur van de staalstaaf mag niet hoger zijn dan 50 °C)

Verificatie:

Gebruik een tangentiële veldsterktemeter om de veldsterkte loodrecht op het kunstmatige defect te meten op de +4 en -4 inkepen.

Aanvaardingscriteria:

-4 notch uitgangssterkte: -100A/m±10% (d.w.z. -0,125mT±10%mT)

+4 notch uitgangssterkte: +100A/m±10% (d.w.z. +0,125mT±10%mT)
