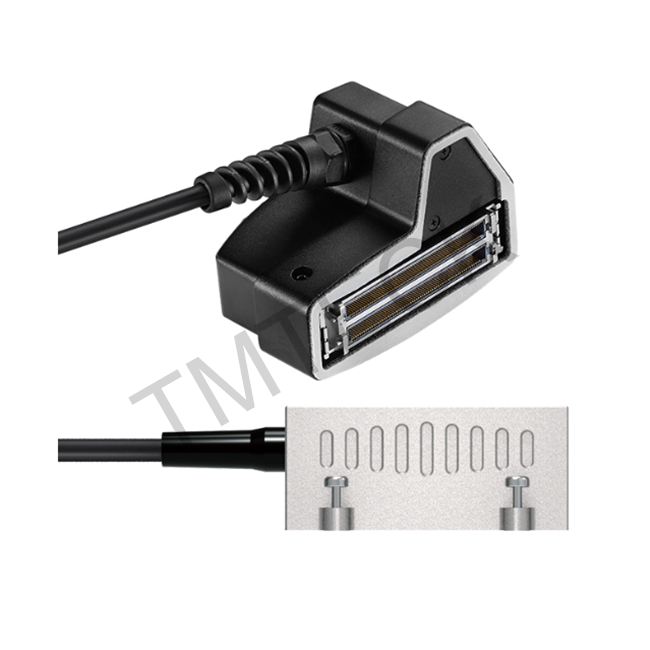

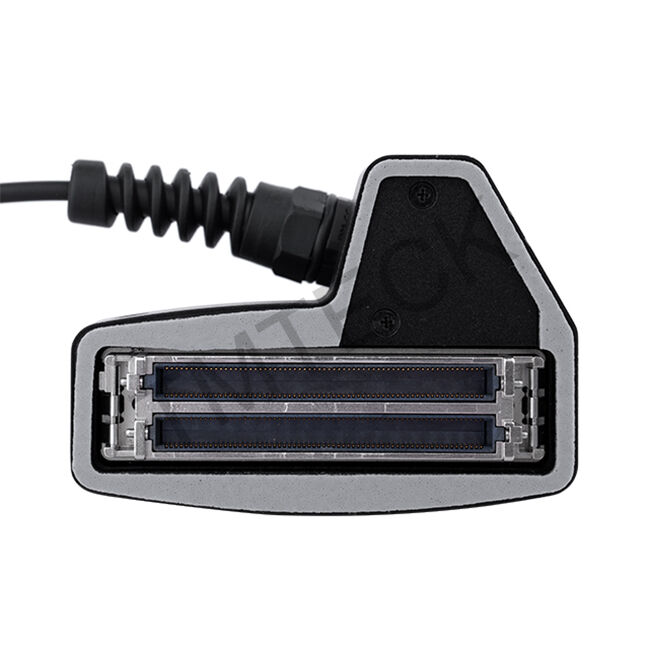

Pijpinspectie-sonden:grote grootte en meetbereik, gebruikt voor het voltooien van de inspectie van olie-, gas-, elektriciteits- en andere aanverwante pijpleidingen.
Voordelen
1.Hoge compatibiliteit, kan compatibel zijn met de meeste defectendetectoren.
2De combinatie van s19 en s20 kan automatisch de omtrek van de las detecteren, wat geschikt is voor handmatige of automatische inspectie van de lassen van pijpleidingen.
3S20 is een interne scherpstelsonde om de signaal-ruisverhouding te optimaliseren.
4.Goeie straalenergie bij het detecteren van kleine buizen/dunne wandmonsters
5.Acoustic, kan worden gecombineerd met Rexolite, kan de meeste hoeken van de geluidsstraal voltooien
6.Kan dikke platte materialen en lassen, smeedstukken, geluid of korrels detecteren
Toepassing
1Olie en gas: pijpleidingen, flessen, tanks, enz.
2- Elektriciteit: drukvaten en -leidingen, turbinebladen, rotorbewaking, enz.
3Andere: beproeving van dikke lassen, buislassen, enz.
Probe
Reeks |
Model |
Compatibel
Model
|
Elementen
Vorm |
Frequentie (MHz) |
E-No's |
Pitch
(mm) |
Actief
Openingsopening
(mm)
|
Elev.
(mm)
|
Grootte ((LxWxH) |
| TS19/PWZ1 |
2.25L60-1.0x10 |
2.25L60-60x10 |
Lineair |
2.25 |
60 |
1.00 |
60.0 |
10.0 |
68x26x30
(mm)
2.68x1.02x1.18
(in)
|
| 4L60-1.0x10 |
4L60-60x10 |
Lineair |
4 |
60 |
1.00 |
60.0 |
10.0 |
| 5L60-1.0x10 |
5L60-60x10 |
Lineair |
5 |
60 |
1.00 |
60.0 |
10.0 |
| 7.5L60-1.0x10 |
7.5L60-60x10 |
Lineair |
7.5 |
60 |
1.00 |
60.0 |
10.0 |
| 10L120-0,5x10 |
10L120-60x10 |
Lineair |
10 |
120 |
0.50 |
60.0 |
10.0 |
Specificatie
*De standaardkabellengte is 2,5 m/8,2 ft. De gefasiseerde sonde kan worden aangepast, inclusief frequentie, elementenummer en toonhoogte, enz.
KlemSpecificatie
| Probe-serie |
Model |
Compatibel model |
Elementvorm |
Grootte ((LxWxH) |
| TS19/PWZ1 |
N0L |
0°LW |
40°~70° |
68x26x30
(mm)
2.68x1.02x1.18
(in)
|
| N45L |
45°LW |
40°~70° |
| N55L |
55°LW |
40°~70° |
| N60L |
60°LW |
40°~70° |
| N55S |
55°SW |
40°~70° |
| N60S |
60°SW |
40°~70° |
| N70S |
70°SW |
40°~70° |
| N60S-IHC |
60°SW |
40°~70° |
| N60S-AOD100 |
60°SW |
40°~70° |
| N60S-IHC-AOD100 |
60°SW |
40°~70° |
Snelle details
Modelnummer:7.5L60-1.0x10-TS19/7.5L60-60x10-PWZ1
Element:60
Elementenvorm: lineair
Grootte:LxWxH 68x26x30 ((mm) 2.68x1.02x1.18 ((in)
Toepassing:Olie en gas: oliepijpleidingen, flessen, tanks, enz.
Garantie: 12 maanden
Hoofdstuk: roestvrij staal
Aanpassing: ja
Type:sonde met gefasiseerde matrix
Kleur: zilver
MOQ:1
