| Modelnummer:: | 5C64-1,65x8-TS30/5C64-105,6x8-R5 | Element: | 64 |
|---|---|---|---|
| Elementvorm: | Concaaf | Garantie: | 12 maanden |
| Geval: | Roestvrij staal | kleur: | splinter |
| Markeren: | TS30 R5 concave ultrasone probe,concave probe voor ultrasoon onderzoek,ultrasone transducer met R5 kromming |
||

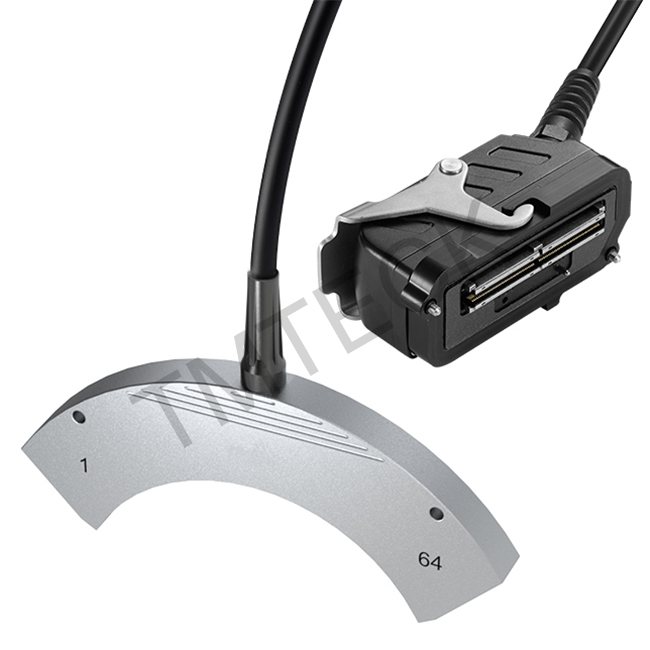

Concave sonde:de detectie is stabieler, het ontwerp van de concave array past beter bij de detectiecomponenten en wordt veel gebruikt voor het detecteren van CFRP-hoeken.
Voordelen
1Bij de wand zijn er kortere dode zones aan beide uiteinden.
2.Op grote schaal gebruikt bij het inspecteren van composietkanalen
3.Kan worden gebruikt voor C-scan detectie van composieten (delaminatie, ontbinding en porositeit)
4Automatische en handmatige scanning
Toepassingen
1.Inspectie van composietplaten
2.Dekking van het onderdompelingsscanningsgebied
3Platen, blokken en staven
4- schijven, assen en assen
Specificatie
| Probe Reeks |
Model |
Compatibel Model |
Elementen Vorm |
Frequentie (MHz) | E-No's | Pitch (mm) |
Actief (mm) |
Elev. (mm) |
Grootte ((LxWxH) |
| TS30/R5 | 2.25C64-1.65x8 | 2.25C64-105.6x8 | Concave | 2.25 | 64 | 1.65 | 105.6 | 8.0 |
131x14x55 (mm) 5.16x0.55x2.17 (in) |
| 3.5C64-1.65x8 | 3.5C64-105.6x8 | Concave | 3.5 | 64 | 1.65 | 105.6 | 8.0 | ||
| 5C64-1.65x8 | 5C64-105.6x8 | Concave | 5 | 64 | 1.65 | 105.6 | 8.0 | ||
| 5C128-0.8x8 | 5C128-102.4x8 | Concave | 5 | 128 | 0.80 | 102.4 | 8.0 | ||
| 10C64-1.65x8 | 10C64-105.6x8 | Concave | 10 | 64 | 1.65 | 105.6 | 8.0 |
*De standaardkabellengte is 2,5 m/8,2 ft. De gefasiseerde sonde kan worden aangepast, inclusief frequentie, elementenummer en toonhoogte, enz.
Snelle details
Modelnummer: 5C64-1.65x8-TS30/5C64-105.6x8-R5
Element:64
Elementvorm: Concave
Grootte:R50,LxWxH 131x14x55 ((mm) 5,16x0,55x2,17 ((in)
Toepassing:inspectie van composietplaten
Garantie: 12 maanden
Hoofdstuk: roestvrij staal
Aanpassing: ja
Type:sonde met gefasiseerde matrix
Kleur: zilver
MOQ:1
