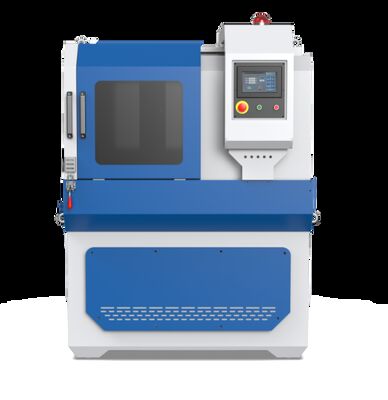

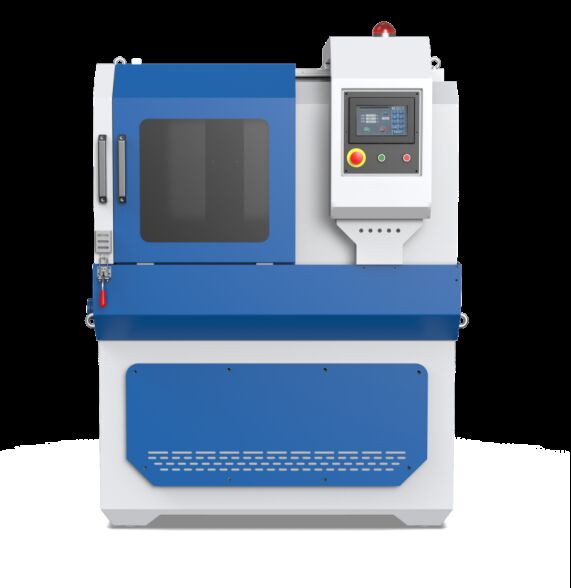

TMETALL-400 Grote metallografische monster snijmachine

2. Hakken snijden, plat duwen snijden, vegen snijden en drie functionele snijmethoden. Tijdens het snijden kan de snijsnelheid worden aangepast aan de hardheid van het materiaal om het doel van snel snijden van het werkstuk te bereiken. Bij het snijden van een massieve stalen cilinder kunnen verschillende snijmethoden worden gekozen.

3. Om de reiniging van de snijkamer en de veiligheid van de spindelmotor te vergemakkelijken, hebben we gekozen voor elektromechanische scheiding; de motor van de snijkamer is beschermd door waterdichte isolatie. Het grote observatievenster is geïnstalleerd op de veiligheidsdeur van de snijkamer, zodat de gebruiker het hele snijproces van het monster gemakkelijk kan observeren; de LED-verlichtingslamp is geïnstalleerd in de snijkamer om de effectieve verlichting van het hele snijgebied te realiseren; de helderheid en duidelijkheid in de werkruimte zijn verhoogd;

4. Het ontwerp is meer gehumaniseerd, gebruikmakend van het principe van ergonomie. Het grootste kenmerk: laag geluidsniveau, eenvoudig te bedienen, mooi uiterlijk, veilig in gebruik. Is een van de noodzakelijke apparatuur voor laboratoriummonsterbereiding.

Lichaamsvorm; verticaal. Het bestaat voornamelijk uit een bovendeel (veiligheidskap), middendeel (frame), rechter schuifdeur, zijdeur, onderframe (elektrische kast), klem, spoelwaterpistool en koelwatertank (onafhankelijk).

Deze snijmachine, ontworpen voor het snijden van grote werkstukken in grote volumes, maakt het onderhoud van machineonderdelen en de hantering van grote werkstukken gemakkelijker. Schuifdeuren en scharnierende deuren bieden u meer ruimte en onbeperkte toegang, waardoor het gemakkelijker wordt om grote werkstukken op de juiste plaats te laden. Het werkstuk kan ook van bovenaf, van voren, van links, 3 in de snijkamer worden gevoerd.

Het werkgebied is volledig afgesloten met een transparante beschermkap voor observatie tijdens het snijden. Uitgerust met koelwater om opslagkoelmiddel te leveren, vermijd het gebruik van kraanwater als koelmiddel. Na voltooiing van de snijwerkzaamheden, spoel de kraan aan de linkerkant, spoel het binnenafval en sluit de veiligheidsdeur.

II．Hoofd technischeparameters

Snijmethode: Hakken snijden, plat duwen snijden, vegen snijden

Snijsnelheid: 0.01-1mm/s (instelstap 0.01)

Resetmodus: Automatisch

Besturingssysteem:  PLC 7”touch LCD-scherm

Spindeltoerental: 2800rpm

Max. slag: Z-as 130mm；Y-as 200mm；X-as 100mm

Afmetingen werktafel: 128*320mm 180*320mm

Max. diameter:φ 130mm

Snijblad: 400*4*32mm

Snijvermogen: 4KW

Spanning: 380V/ 50Hz

Afmetingen: 1350*1100*1750mm (L×B×H)

Snijapparatuur voor automatische apparatuur, gebruikmakend van  PLC, met 7 inch LCD-touchscreen. Systeemvoeding: driefasige vierdraads AC380V 50Hz.II．Eelektrische

specificatie

1.Elektrisch besturingsprincipe

Snijapparatuur voor automatische apparatuur, gebruikmakend van  PLC, met 7 inch LCD-touchscreen. Systeemvoeding: driefasige vierdraads AC380V 50Hz.IV．F

unctie-introductie

Automatische bediening is verdeeld in Y-as richting, X-as richting, Z-as richting met stappenmotorbesturing, touchscreen bediening.

Het paneel is voorzien van een touchscreen en knopschakelaars voor start, stop en noodstop. Na het inschakelen van de apparatuur, schakelt u de hoofdschakelaar in, drukt u op de startknop, het systeem wordt ingeschakeld en drukt u op de stopknop, het systeem wordt uitgeschakeld. De noodstopknop is de noodstopknop van het systeem. Druk op het systeem om de actie te stoppen.

Het bedieningsscherm is als volgt

1) Hoofdinterface       Display the function of the equipment and equipment parameters and precautions.     4) X Weergave-bedieningsafbeeldingC snij-effectafbeelding           P       aklijst Naam Model Eenheid Hoeveelheid             Opmerking   (含水泵) kopie               1 Watertank (含水泵) kopie             1 Snijblad Sleutel stuk             2   Sleutel kopie             1   Sleutel kopie             1   Sleutel stuk               2   Sleutel stuk               3   Paklijst kopie   1   Paklijst kopie   1   Paklijst kopie
