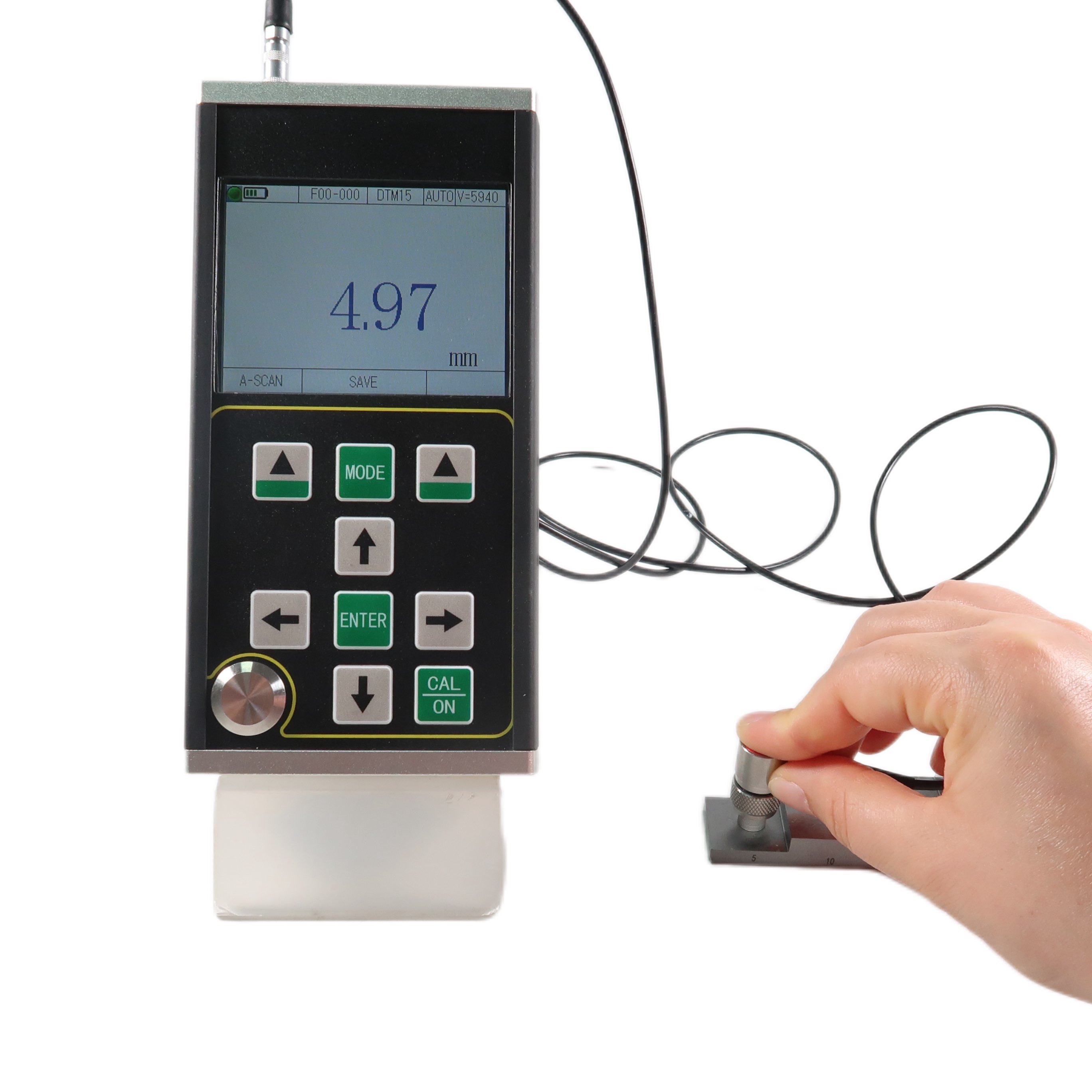

TM290 Precisie ultrasone diktemeter met 0,001 mm resolutie en A/B-scanning

De TM290 is een nieuw type handheld digitale ultrasone diktemeter met A/B-scanning. Het maakt gebruik van het principe van ultrasone diktemeting op basis van pulsreflectie. Het is geschikt voor het meten van materiaaldikte waarbij ultrasone golven met constante snelheid kunnen propageren en reflectie van de achterkant kan worden verkregen. De meetresolutie is 0,001 mm en het meetbereik is zo dun als 0,15 mm (staal).

Dit product kan platen en bewerkte onderdelen nauwkeurig meten. Aan de andere kant kan het de verdunning van leidingen en drukvaten in productieapparatuur na corrosie tijdens gebruik monitoren. Het kan worden gebruikt in de petroleum-, chemische-, metallurgische-, scheepsbouw-, luchtvaart-, energie- en andere sectoren.

Dit product voldoet aan de volgende normen: Kalibratiespecificatie voor ultrasone diktemeter (JJF 1126-2004).

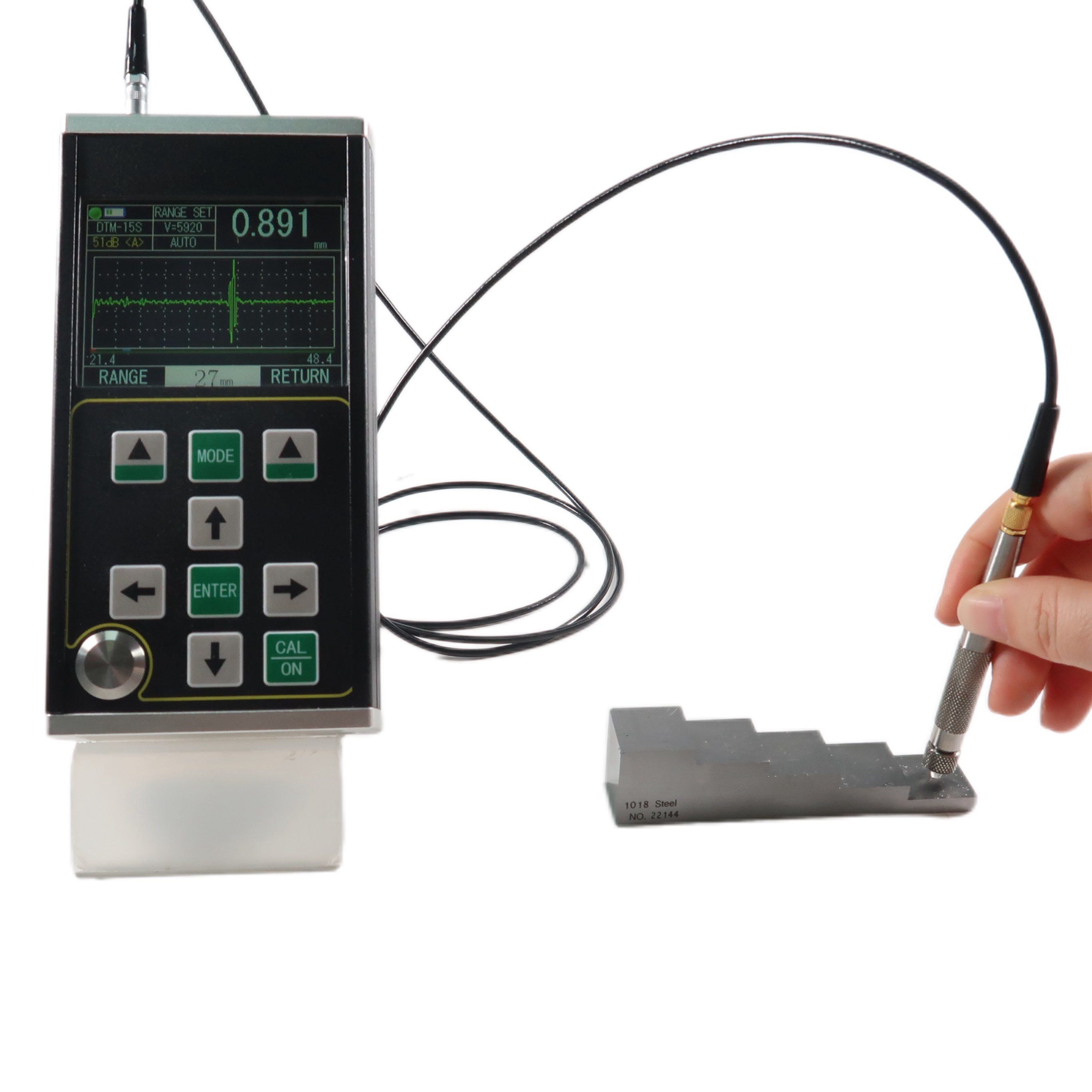

• Dit product heeft A-scan modus, B-scan modus en numerieke weergavemodus
• Het meetbereik is breed en de unieke "multiple echo" technologie wordt gebruikt om de meting van ultradunne onderdelen te realiseren, met een minimale meetdikte van 0,15 mm (staal)
• Dit product kan de dikte met hoge precisie meten, en de maximale meetresolutie kan 0,001 mm bereiken; De herhalingsresolutie kan ± 0,002 mm bereiken
• Het heeft de functies van doordringende coating en echo-naar-echo meting, die wordt gebruikt om materialen met een verflaag en coating op het oppervlak te meten
• Meerdere meetmodi: mb-e, E-E en me-e modi voldoen aan de meting van conventionele dikke werkstukken; Dunne modus realiseert de meting van dunne onderdelen
• Numerieke modi omvatten: conventionele diktewaarde modus, verschil / reductiesnelheid modus en maximumwaarde modus
• Twee gain modi: automatische gain / handmatige gain
• Handmatige uitschakeling en automatische uitschakeling kunnen worden ingesteld, met energiebesparende functie
• Het ondersteunt een verscheidenheid aan probes, waaronder dubbele kristal probe en enkele kristal probe, en ondersteunt tot 20 MHz hoogfrequente probe
• Het ondersteunt massale opslag en kan 100.000 diktewaarden, 500 groepen A-scan golfvormen en 500 groepen B-scan golfvormen tegelijkertijd opslaan
• Groot 3,5-inch kleure TFT-LCD-scherm met 320x240 hoge definitie (QVGA) resolutie
• Het heeft een verscheidenheid aan kalibratiemethoden, ondersteunt éénpuntskalibratie, meerpuntskalibratie en handmatige kalibratiemodi, en kan geluidssnelheid en probe nulpositie tegelijkertijd kalibreren; Het ondersteunt v-pad correctie van dubbele kristal probe
• Het ondersteunt de conversie van metrische en Britse systemen; Het kan schakelen tussen millimeter en inch eenheden
• Het ondersteunt Chinese en Engelse weergave

Het is geschikt voor het meten van de dikte van metalen (zoals staal, gietijzer, aluminium, koper, enz.), kunststoffen, keramiek, glas, hars, glasvezel en andere goede ultrasone geleiders.

Het principe van ultrasone diktemeting is vergelijkbaar met dat van lichtgolfmeting. De ultrasone puls die door de probe wordt uitgezonden, bereikt het te meten object en plant zich daarin voort. Wanneer het de materiaalinterface bereikt, wordt het teruggekaatst naar de probe. De dikte van het gemeten materiaal wordt bepaald door nauwkeurig de tijd van ultrasone voortplanting in het materiaal te meten.

Opmerking: het bedrijf behoudt zich het recht voor om technische wijzigingen aan te brengen zonder voorafgaande kennisgeving.
