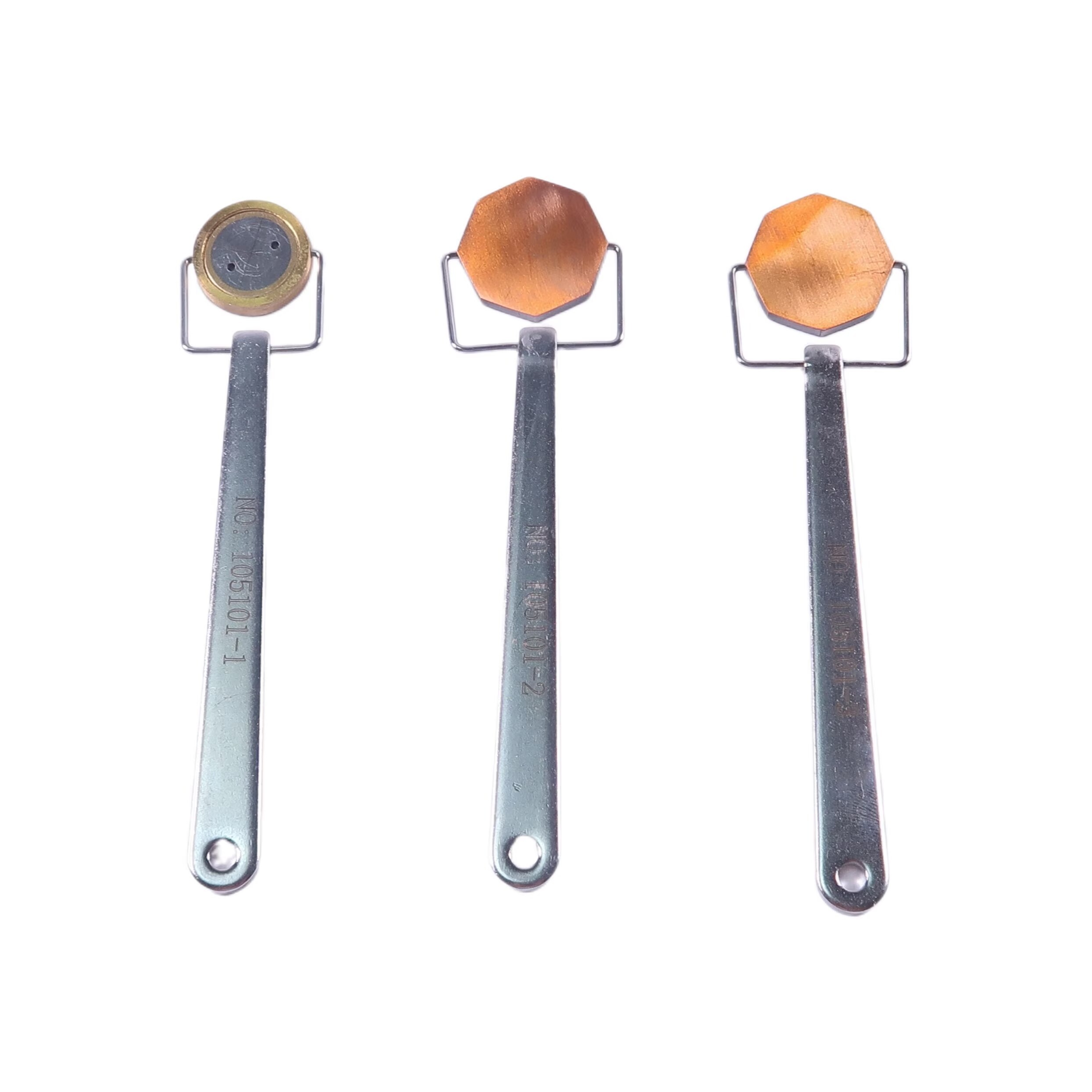

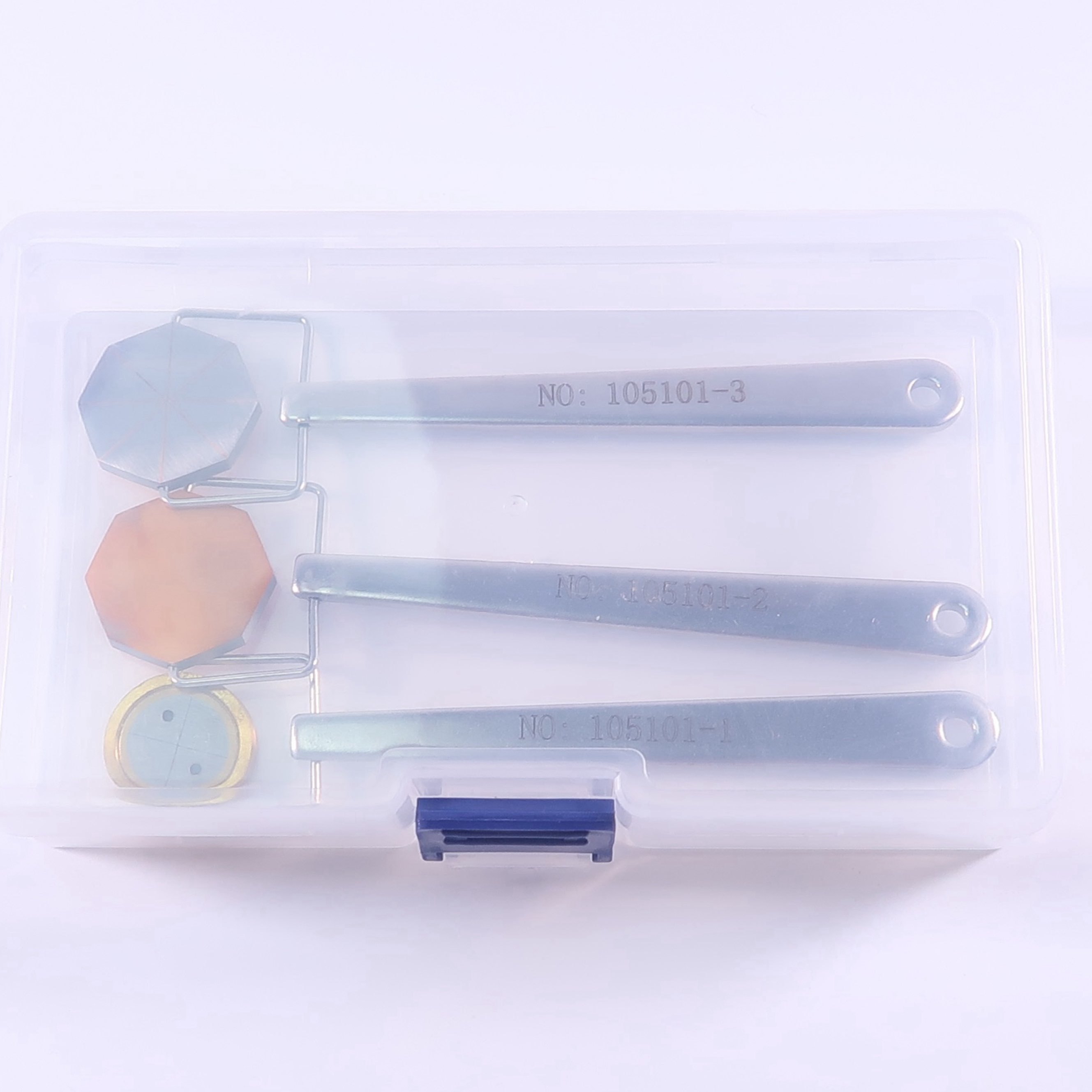

Magnetische cirkelmeter Magnetische deeltjesveldindicator voor NDT-test van magnetische deeltjes

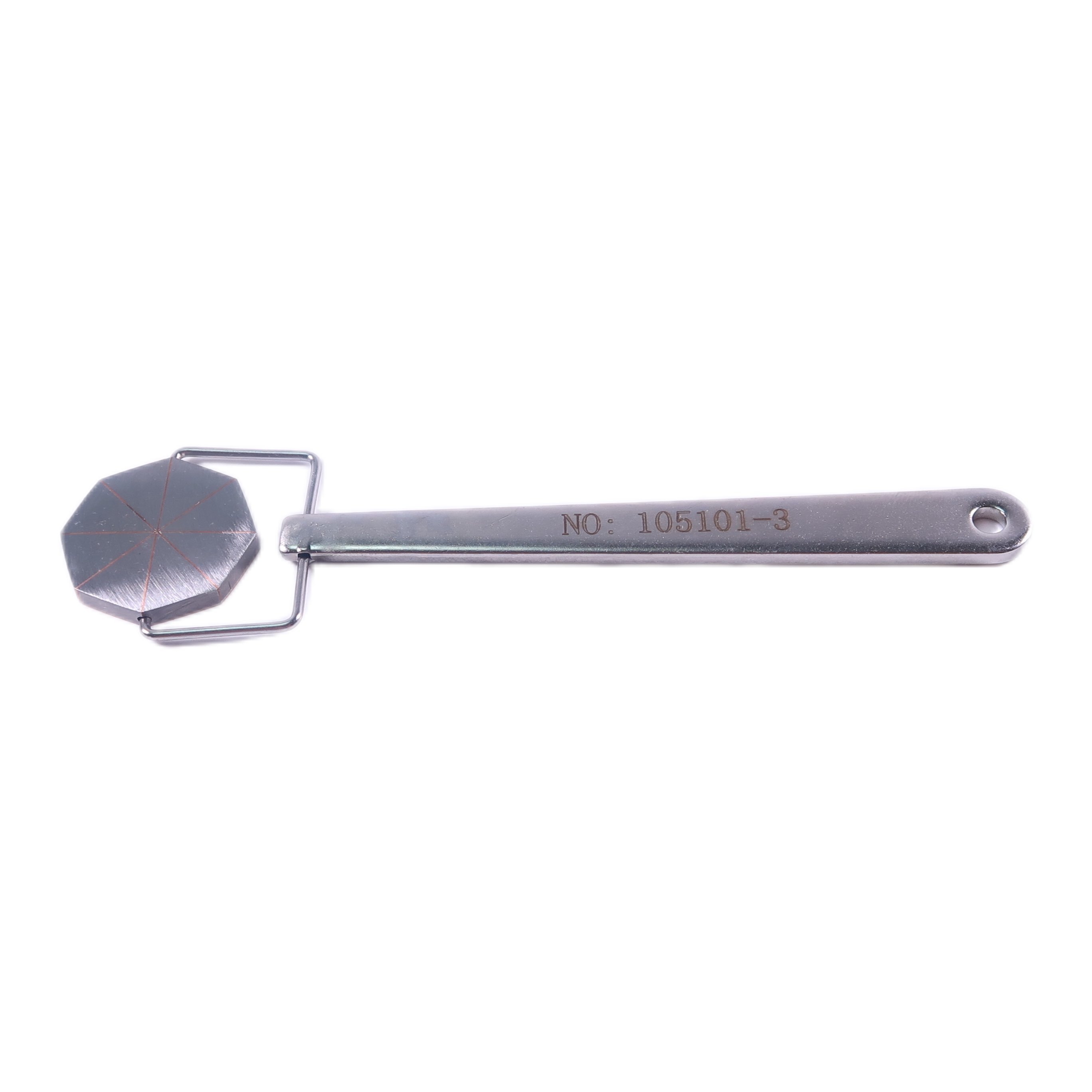

De 1# indicator is een combinatie van acht driehoekige stukken. Eén zijde heeft een messing oppervlak, terwijl de andere zijde acht lijnoppervlakken heeft.

• Houd het handvat vast tijdens gebruik en houd de messing zijde naar boven gericht.
• Houd de acht-lijnen zijde naar beneden gericht en dicht bij het werkstukoppervlak.
• Pas de continue methode toe voor magnetische inspectie.
• Spuit magnetische suspensie om het magnetische beeld duidelijk weer te geven.

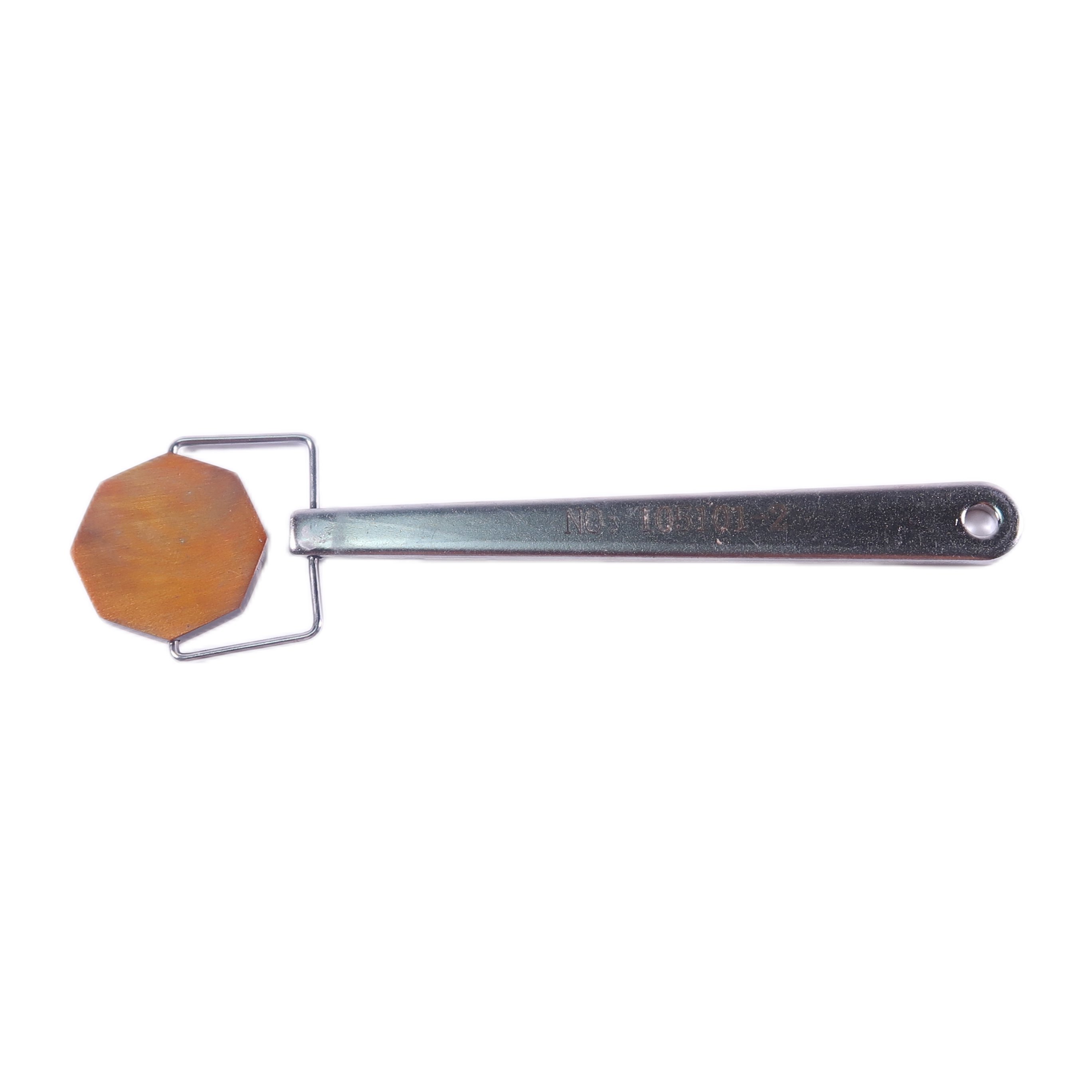

De 2# indicator is een combinatie van acht driehoekige stukken, waarbij beide zijden een messing oppervlak hebben.

• Houd het handvat vast tijdens gebruik en houd een van de messing zijden naar boven gericht.
• Sluit de indicator aan op het werkstukoppervlak.
• Pas de continue methode toe voor magnetische inspectie.
• Spuit magnetische suspensie om het magnetische beeld duidelijk weer te geven.

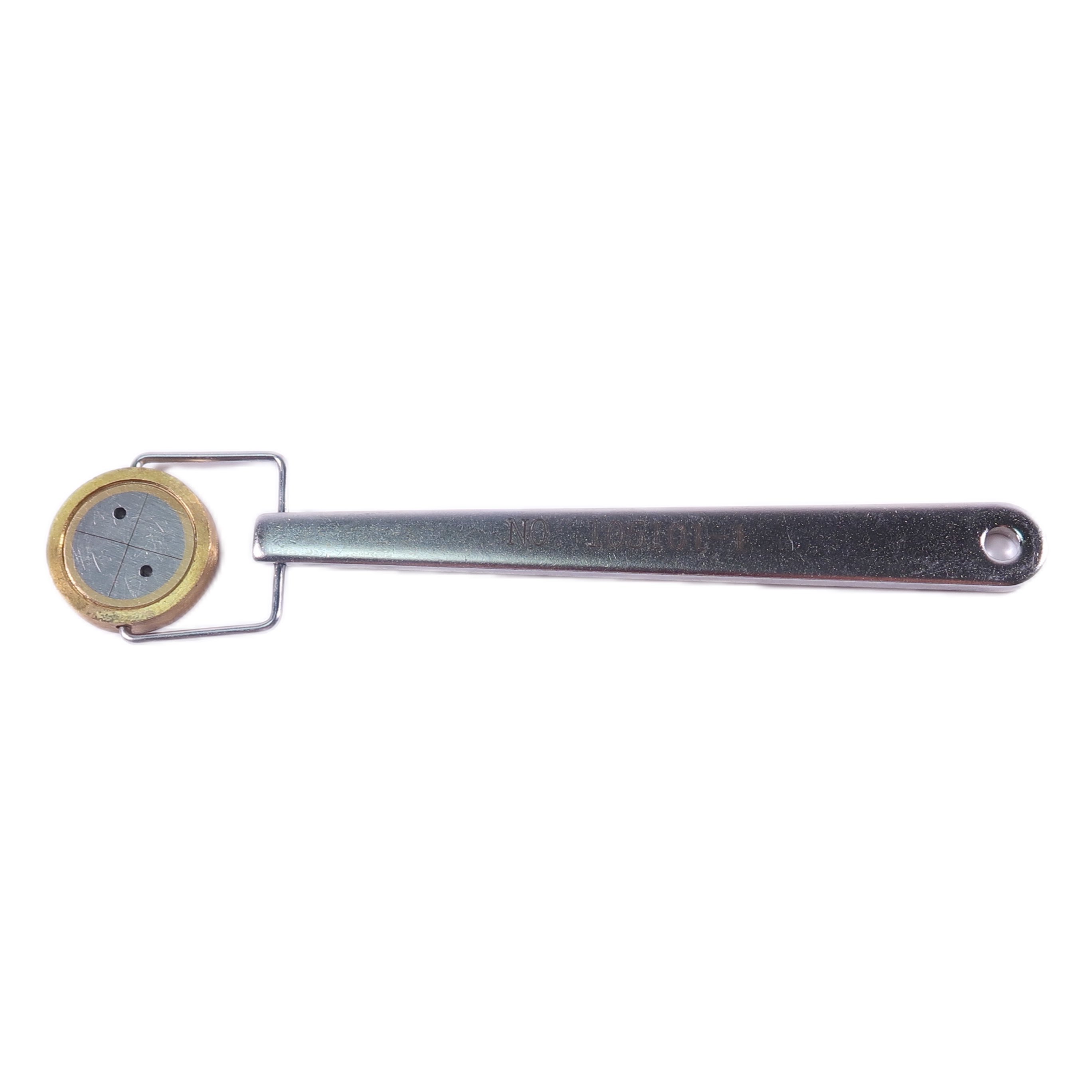

De 3# indicator is een combinatie van vier driehoekige stukken. Eén zijde heeft een messing oppervlak, terwijl de andere zijde vier draadoppervlakken en twee ronde stippen heeft.

• Houd het handvat vast tijdens gebruik en houd een van de messing zijden naar boven gericht.
• Sluit de indicator aan op het werkstukoppervlak.
• Pas de continue methode toe voor magnetische inspectie.
• Spuit magnetische suspensie om het magnetische beeld duidelijk weer te geven.
• Verifieer of de apparatuur voor foutdetectie, de algehele prestaties en de werkwijze van de magnetische suspensie geschikt zijn.
• Pas de afstand tussen de afdekking en het zacht ijzer aan om bepaalde magnetische veldwaarden te vinden, observeer vervolgens de limietwaarde van de detectiecapaciteit van nabij-oppervlakte defecten.
