Digitale Trillingskalibrator Kalibreer Trillingsmeter Trillingsanalysator
Trillingstester ISO10816
Frequentie (continu instelbaar): 10 tot 1280Hz +0,01%
Toepassing voor ISO10816 TMV-5031 Trillingskalibrator:
1. Kan worden gebruikt om trillingsversnellingsmeters, snelheids- en nabijheidstransducers en ook trillingsmeetinstrumenten te kalibreren. Standaard sinusvormige signalen bij frequentie 10, 20, 40, 80, 160, 320, 640 en 1280 Hz
2. Kan vanuit de kalibrator de amplitude van de versnelling, snelheid en verplaatsing worden gegenereerd
3. Kan worden gedefinieerd via potentiometers en worden weergegeven op digitale displays. Er kan zowel horizontale als verticale trilling worden gegenereerd.
4. TMV-5031 trillingskalibrator combineert een sinusgeneratorsignaal, eindversterker, standaard transducer en een shaker in één en heeft een klein
volume, hoge nauwkeurigheid en eenvoudige bediening. Het kan zowel in het laboratorium als op locatie worden gebruikt.
5. Internationale normen: ISO10816
Specificaties:
Frequentie: Niet vast, Frequentie (continu instelbaar): 10 tot 1280Hz +0,01%
Eenheid:
Versnelling: m/s 2 (PIEK)
Snelheid:
mm/s (RMS)
Verplaatsing: um (PK-PK)
Amplitude nauwkeurigheid:
Versnelling (30m/s 2 pk, 80Hz) 40Hz tot 320Hz + 0,3dB + 1 digit
10Hz tot 1280Hz + 0,5dB +1 digit
Snelheid (25mm/sec pk, 80Hz) 40Hz tot 320Hz +0,5dB +1 digit
Verplaatsing (10μm pk-pk, 80Hz) 40Hz tot 320Hz + 0,5dB + 1 digit

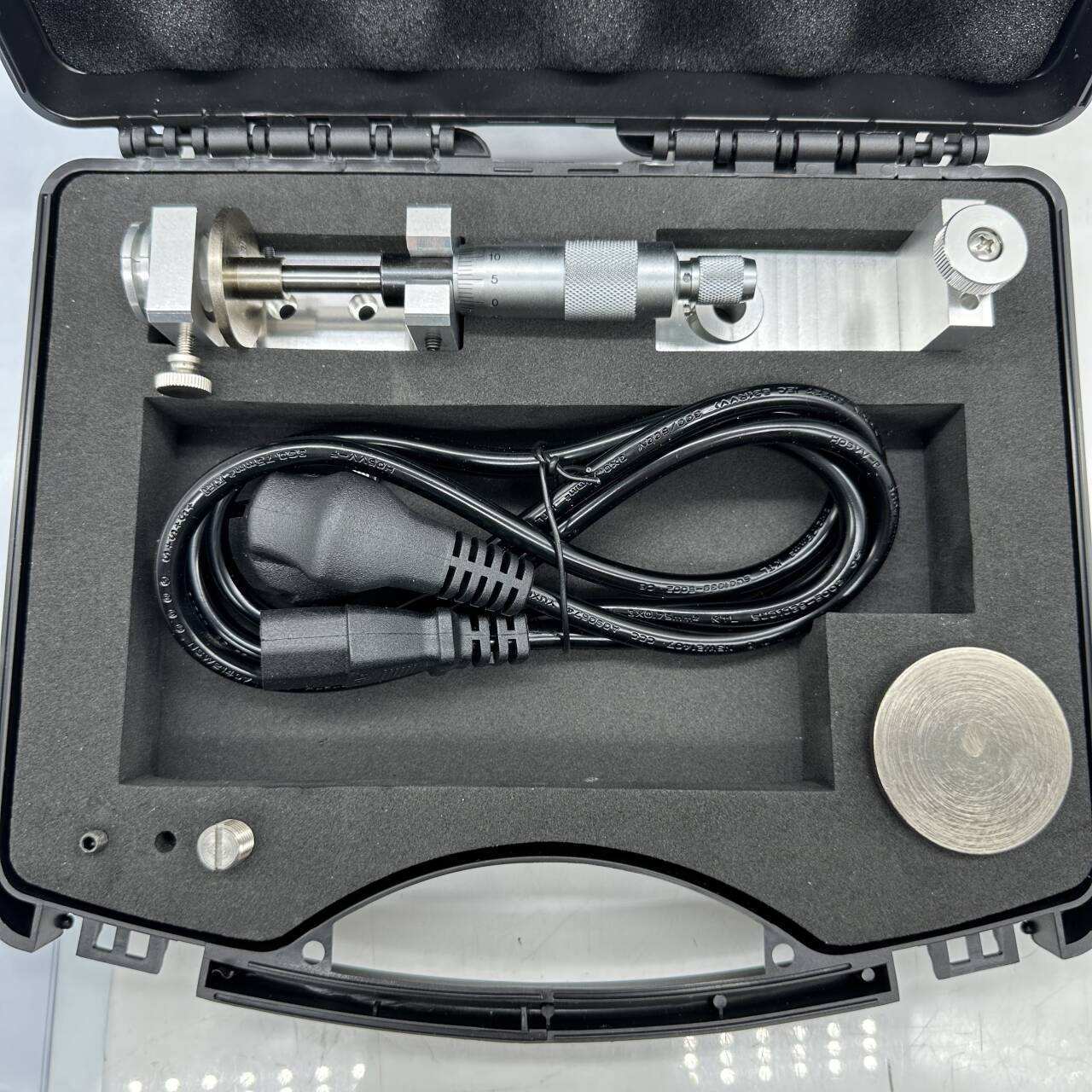

Nabijheidssonde lineariteit
Prode: 5 mm en 8 mm sondes Bereik: 0~4,0 mm
Display: 3 1/2 digit display voor versnelling, snelheid of verplaatsing
Maximale trillingsamplitude en maximale belasting:
Omdat de vibrostandaard die in de TMV-5031 Trillingskalibrator wordt gebruikt, nogal
klein is, zijn de uitgangsamplitudes van de kalibrators ook verschillend tijdens de kalibratie van transducers met verschillende gewichten onder verschillende
frequenties. Maximale
trillingsamplitude en maximale belasting zijn gerelateerd aan de maximale
versnelling. Maximale snelheid en maximale verplaatsingsuitvoer gegenereerd
van de kalibrator onder een bepaalde frequentie en met een bepaald gewicht van de
transducer die moet worden gekalibreerd. De specifieke cijfers zijn te zien in de volgende
tabel.
|
Wt
Freq
|
<100g |
<250g |
<650g |
| a(m/S2) |
v(mm/S) |
d(μm) |
a(m/S2) |
v(mm/S) |
d(μm) |
a(m/S2) |
v(mm/S) |
d(μm) |
| 10Hz |
2.5 |
28 |
1300 |
3.5 |
40 |
1800 |
4 |
45 |
2000 |
| 20Hz |
15 |
85 |
1900 |
10 |
60 |
1300 |
5 |
28 |
640 |
| 40Hz |
60 |
170 |
2000 |
35 |
100 |
1100 |
12 |
35 |
380 |
| 80Hz |
100 |
141 |
800 |
40 |
60 |
320 |
14 |
20 |
110 |
| 160Hz |
75 |
53 |
150 |
35 |
25 |
70 |
12 |
8.5 |
24 |
| 320Hz |
50 |
18 |
25 |
30 |
10 |
15 |
10 |
3.5 |
5 |
| 640Hz |
30 |
5 |
3 |
20 |
3.5 |
2 |
6 |
1 |
* |
| 1280Hz |
23 |
2 |
* |
10 |
0.9 |
* |
5 |
0.4 |
* |
Opmerking: Met een hogere frequentie is de waarde van de verplaatsing van de trilling zeer
klein, dus er zal geen trillingssignaal worden afgegeven door de kalibrator.
Afmeting: 280 x 180 x 250 (mm)
Gewicht: 20lb,9kgs
Temperatuur: Werking: 0℃tot 50℃
Opslag: -20℃tot 70℃
Vochtigheid: 90% niet-condenserend

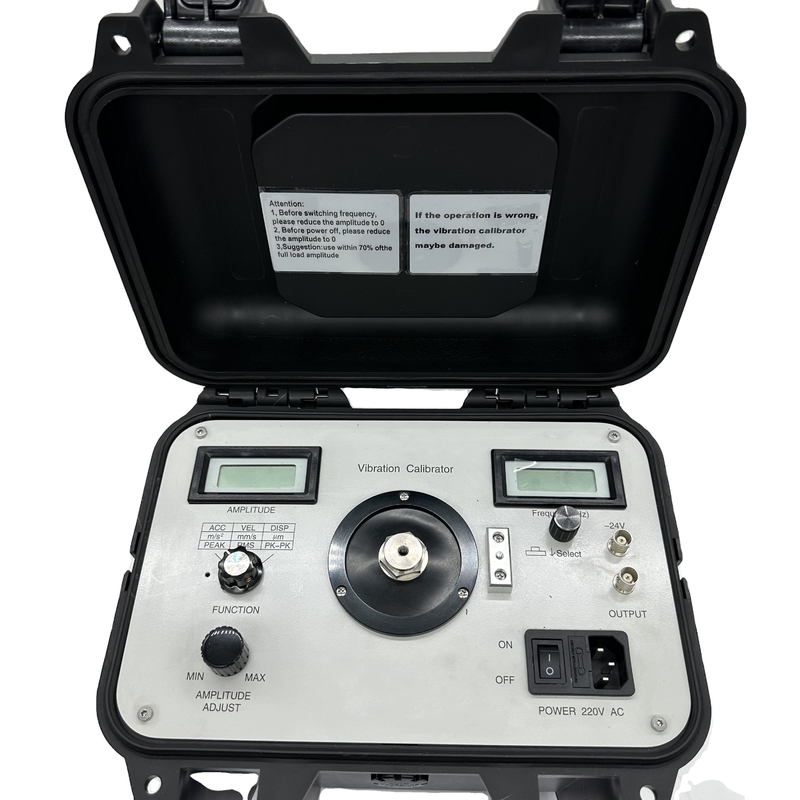

Het bedieningspaneel van de TMV-5031 Trillingskalibrator wordt weergegeven als
volgt:
1. Weergave van de trillingsamplitude-uitvoer Toont de amplitude van de verschillende
trillingssignaaluitvoer van de kalibrator
2. Kalibratiepotentiometer
3. Functie selectieschakelaar De uitvoer van de kalibrator verschuiven naar
versnelling, snelheid of verplaatsing
4. Potentiometer voor het aanpassen van de uitgangsamplitude
De potentiometer aanpassen om de uitgangstrillingsamplitude te wijzigen
5. De uitgangstrillingsamplitude langzaam aanpassen
6. De tafel voor het bevestigen van de transducer die moet worden gekalibreerd
7. Het schroefdraadgat voor het bevestigen van de standaard van de nabijheidssonde
Tijdens de kalibratie van de nabijheidssonde wordt de standaard van de transducer bevestigd
op het bedieningspaneel via dit schroefdraadgat.
8. Aan/uit-schakelaar 220 VAC
9. Contactdoos voor 220 V AC-voeding
Gebruikt voor het aansluiten van 220 V AC-voeding.
10. Contactdoos voor stroomuitgang
Voor het bewaken van de golfvorm van het uitgangssignaal van de eindversterker
van de kalibrator.
11. Uitgangscontactdoos van – 24 V spanning
Levert stroom bij – 24 V voor proximitor tijdens de kalibratie van de nabijheid
sonde.
12. Frequentie selectieschakelaar
