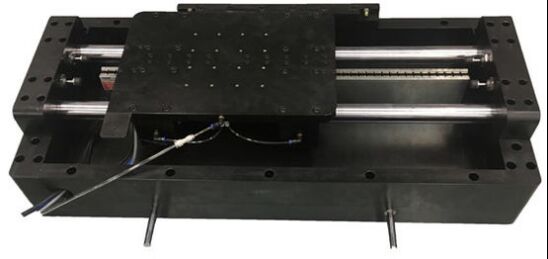

Name: 0.01～100 Hz JJG 298-2005 Nulfunctie Laagfrequente Trillingskalibratiesysteem TMVC-100
Brand: TMTeck Instrument Co., Ltd
SKU: TMVC-100
Availability: InStock

Gedetailleerde informatie

Frequentiebereik:	0.01 ~ 100 Hz (uitbreidbaar)	Hartinfarct:	400 mm (optioneel 100 mm ~ 2m)
Maximale versnelling:	20 m/s2 (uitbreidbaar)	Graad van vervorming:	<5%
Laterale bewegingsverhouding:	< 10="">
Markeren:	Systemen voor het kalibreren van laagfrequente trillingen , draagbare trillingsmeter met nulfunctie , JJG 298-2005 Vibratiekalibratiesysteem

Productomschrijving

Beschrijving

Het laagfrequente trillingskalibratiesysteem maakt gebruik van unieke foto-elektrische coderingstechnologie om laagfrequente trillingssignalen te regelen en te genereren, waarmee de vergelijkingsmethodekalibratie van laagfrequente sensoren met hoge precisie en hoge efficiëntie kan worden voltooid. De laserinterferometer kan ook worden gebruikt voor absolute kalibratie van laagfrequente sensoren. Het laagfrequente trillingskalibratiesysteem kan ook dynamische doorbuigingssignalen genereren, en de laserinterferentie doorbuigingsmeetinterface kan worden uitgebreid om dynamische doorbuigingskalibratie te realiseren.

Kenmerk

Unieke laagfrequente trillingsgenerator voor vlakke beweging
Nauwkeurige en efficiënte nulfunctie
Grote werkcyclus
Drijft ongeacht de zwaartekracht
Doorbuigingskalibratie is ook mogelijk
Multi-channel 24-bits dynamisch signaalanalyse systeem met hoge precisie
Meerdere sensoren kunnen tegelijkertijd worden gekalibreerd
Gebruikt unieke digitale besturingstechnologie

Belangrijkste technische index

w Frequentiebereik: 0,01 ~ 100 Hz (uitbreidbaar)
w Slag: 400 mm (optioneel 100 mm ~ 2m)
w Max. versnelling: 20 m/s2 (uitbreidbaar)
w Vervormingsgraad: < 5%
w Zijwaartse bewegingsverhouding: < 10%
w Belasting: > 10 kg
w Meetonzekerheid: 2% (k=2)

Specifieke technische index

Laagfrequente trillingskalibratie-apparaat (triltafelgedeelte)
Nominale sinusvormige excitatiekracht	200N
Frequentiebereik	0,01～100 Hz (uitbreidbaar)
Frequentieweergavefout	De fout van de indicatiewaarde mag niet groter zijn dan 0,25% van de volledige schaal
Signaal-ruisverhouding	De signaal-ruisverhouding van de versnellingssignaal van de triltafel moet groter zijn dan 60dB
Werkcyclus (Doorbuigingsmeetbereik)	400 mm (Uitbreidbaar bereik 100 mm～2m)
Verplaatsingsbereik	1 μm ～ 400 mm (Schaalbaar tot 2m)
Nominale snelheid	1,2 m/s
Maximale versnelling @1Hz	Niet minder dan 0,5 g
Versnellingsbereik	(10-4～20)m/s2
Maximale massa van de belastingssensor	＞10kg
Tafelgrootte	＞240mm×240mm
Equivalente massa van bewegende delen	8 kg
Tafelschroef	M5 (Het kan worden aangepast aan de vereisten)
Totale afmeting L×B×H	Ongeveer 1200mm×300mm×300mm
Platformgewicht	Ongeveer 90 kg
Gasvoordruk	0,4～0,6MPa
Maximale gasstroom	10L/min
Golfvormvervorming	In het werkfrequentiebereik is de vervorming van de middenversnellingsgolfvorm van de mesa niet meer dan 5%
Zijwaartse trillingsverhouding	In het werkfrequentiebereik is de amplitude van de dwarsversnelling van het midden van de mesa niet groter dan 5% van de trillingsversnellingsamplitude van de hoofdvibratierichting.
Stabiliteit	De triltafel trilt continu op het referentiefrequentiepunt van 16 Hz met de maximale versnellingsamplitude gedurende 20 minuten. Binnen een interval van 2 minuten is de maximale verandering in frequentie niet meer dan 0,3% en de maximale verandering in versnellingsamplitude niet meer dan 0,5%.
Standaard versnellingssensor
Gevoeligheid	Niet minder dan 1000mV/g
Frequentiebereik	DC-200Hz (±5%)
Meetbereik	2 g
Resolutie	Minder dan 10 μg
Niet-lineariteit	0,1%FS
Foto-elektrische encoder kan ook worden gebruikt onder 10Hz, resolutie	Niet groter dan 10nm
Trillingscontrolesysteem en kalibratiesoftware
Kanalen		≥4 kanalen, elk kanaal met onafhankelijke A/D
Cijfer		24bit
Bemonsteringsfrequentie		Elk kanaal is groter dan 20k
Laserinterferometer-interface		Uitbreidbare laserinterferometer-interface met doorbuigingsfunctie
Alle hardware wordt aangestuurd door software en de test van alle parameters van het complete systeem wordt bestuurd door het programma.
Het kan stap-sinus en sweep-sinus, amplitude-frequentiekalibratie, fase-frequentiekalibratie en amplitude-lineariteitskalibratie van de gemeten sensor uitvoeren
De amplitude-lineariteit, amplitude-frequentiefout en fasefout van de sensor kunnen worden berekend
Door de gebruiker gedefinieerd testrapport, alle testparameters en berekeningsresultaten kunnen in het rapport worden weergegeven
Vereisten voor de werkomgeving van het systeem
Bedrijfstemperatuur	5℃～+35℃
Relatieve vochtigheid	10% tot 85%
Voeding	220V±10V AC,50Hz±1 Hz,3,5kW
Vereiste voor perslucht	Niet hoger dan 0,6 MPa
Laboratoriumaardingsweerstand(Ω)	≤4

Laagfrequent trillingskalibratiesysteem

Nee	Onderdeelnaam	Belangrijkste technische index	Aantal
1	Laagfrequente standaardshaker en laagfrequente controller IM-LF01	Voldoen aan JJG 298-2005 tussenfrequentiestandaard triltabel (vergelijkingsmethode) verificatievoorschriften 1. Frequentiebereik: 0,1 Hz ~ 100 Hz; 2. Versnellingsbereik: ≥20 m/s2; 3, standaard triltabel maximale belasting: ≥10 kg; 4. Vervormingsgraad: ≤5%; 5. Zijwaartse bewegingsverhouding: ≤10%; 6. Versnellingsstabiliteit: 0,1%, frequentiestabiliteit: 0,1%.	1
2	Standaard versnellingssensor MSV-3001	1. Gevoeligheid: ≥1000mV/g; 2. Frequentiebereik: 0,1 Hz ~ 200 Hz	1
3	Trillingscontrolesysteem (inclusief software) NIM-DA01	1. Aantal acquisitiekanaal: ≥2; 2, AD bits: 24 bit; 3, bemonsteringsfrequentie: ≥50 kHz; 4, spanningsmeetbereik: ±5V. 5, spanningsmeetfout: beter dan 0,2%; 6, spanningsverhoudingsmeetfout: beter dan 0,1%; 7, inclusief automatische en handmatige kalibratie twee modi; 8, kan automatisch rapporten genereren.	1
4	Conditioneringsversterker YMC-8102	1 laad-/IEPE/TEDS-kanaal, ondersteuning voor signaalversterking en conditionering van laadsensoren, IEPE-sensor constante stroombronvoeding en signaalconditionering, TEDS-sensor signaalconditionering; Ondersteuning kanaalintegratie, RS-232-interface en pc-communicatie, meerdere kunnen worden geschakeld, CE-certificering;	1 set
5	Luchtcompressorsysteem	Levering van perslucht	1 set
6	Computer	i7-processor, 8 GB geheugen, 1 TB harde schijf, inclusief meerdere USB-poorten en PCI-sleuven, twee netwerkpoorten, inclusief optische drive	1 set
7	Meterage	Eerste meting lading	1

0.01～100 Hz JJG 298-2005 Nulfunctie Laagfrequente Trillingskalibratiesysteem TMVC-100 0

label:

Plaats van herkomst:	China
Merknaam:	TMTeck
Certificering:	CE
Modelnummer:	TMVC-100

Min. bestelaantal:	1
Prijs:	Bespreekbaar
Verpakking Details:	Karton
Levertijd:	4-7 het werkdagen
Betalingscondities:	T/T, Western Union, PayPal
Levering vermogen:	20PCS/Two weken
