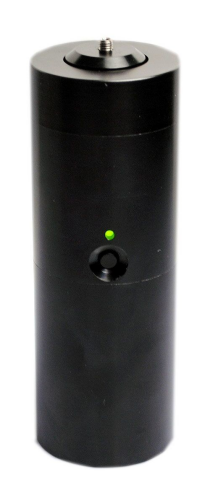

TMVC-5003 Trillingskalibrator kan worden gebruikt om kleine trillingstransducers en ook trillingsmeetinstrumenten te kalibreren.

TMVC-5003 Vibratiekalibrator kan worden gebruikt om kleine vibratietransducers en ook vibratiemeetinstrumenten en vibratiebewakingssystemen snel te kalibreren. Standaard sinusvormige signalen met een vaste frequentie van 159,2 Hz en een vaste amplitude worden gegenereerd door de kalibrator.

TMVC-5003 Vibratiekalibrator combineert sinusgolfgenerator, eindversterker, standaard transducer en shaker in één en heeft een kleiner volume, hoge nauwkeurigheid en eenvoudige bediening. Het kan zowel in het laboratorium als op locatie worden gebruikt.

Specificaties

• Nauwkeurigheid: 5%
• Versnellingsamplitude (RMS): 9,81 m/s2 (1g) ± 3%
• Snelheidsamplitude (RMS): 9,81 mm/s ± 3%
• Verplaatsingsamplitude (RMS): 9,81 µm ± 3%
• Vibratiefrequentie: 159,2 Hz ± 0,5%
• Uitgangsgolfvorm: Sinusgolf
• Golfvormvervorming: ≤ 5%
• Maximale belasting: 120 gram
• Batterij: 9V oplaadbaar, 15 uur nodig voor volledig opladen
• Kan het apparaat 1,5 uur laten werken
• Automatische uitschakeltijd: 50 seconden.
• Werktemperatuur: 0-55 °C
• Afmetingen: Ø52 x 160 mm
• Gewicht: 600 gram (met batterijen)
• Getapt gat voor sensorinstallatie: M5 x 30 mm

Bediening
1.Bevestig M5-schroef, accelerometer op de shaker-tafel van de kalibrator

2.Druk op de enige schakelaar op de kalibrator om de vibratie te starten.

3.Vergelijk de aflezing van uw vibratiemeter voordat de shaker na 50 seconden wordt uitgeschakeld.

4.De LED verandert van GROEN naar ORANJE wanneer de batterij bijna leeg is. Dit betekent dat u de batterij 15 uur moet opladen.
