Naam: | Tandem rig | Model: | TMRW-1 |
---|---|---|---|
Toepassing: | Ultrasone testen van spoorlassen. | ||
Hoog licht: | TMTECK Tandem Rig,Tandem-instrument voor ultrasone testen |
Toepassing
Ultrasone testen van spoorlassen.
(Flash-buttweldingen ️ aluminium-thermische weldingen)
Uw oplossing

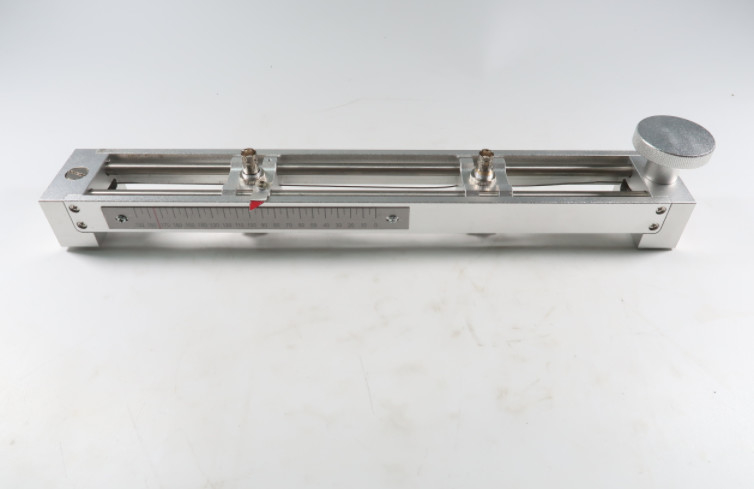

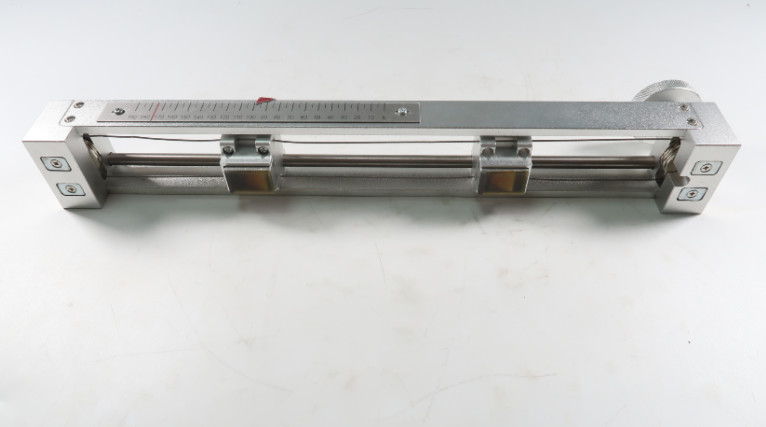

Het tandem-rig TMRW-1 maakt het mogelijk om met hoge gevoeligheid en reproduceerbaarheid fouten loodrecht op het spooroppervlak te detecteren, bijvoorbeeld gebrek aan fusie en porositeit over de gehele hoogte van de las.
De tandem-rig bevat sondehouders voor twee 45° hoekstralingssondes, die in tegengestelde richtingen kunnen worden verplaatst.

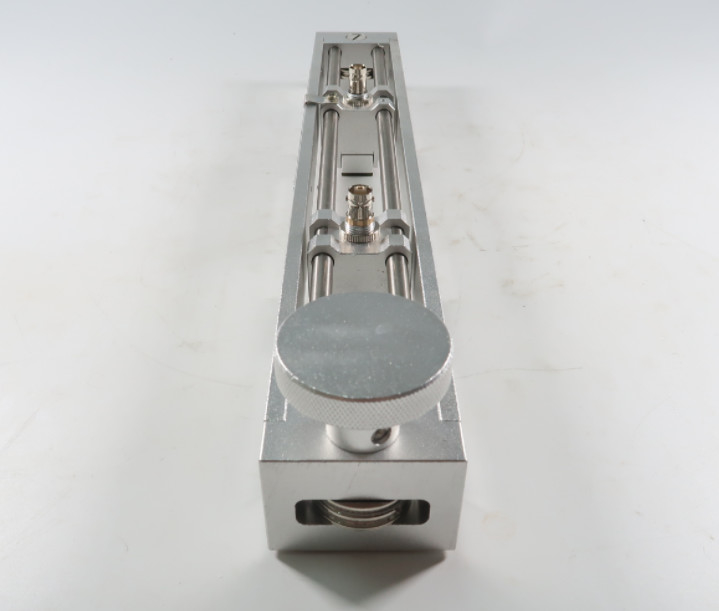

De positie van de sondes kan gelijktijdig worden gewijzigd met behulp van draaiknoppen: wanneer de sondes dicht bij elkaar in het midden van de rig worden geplaatst, wordt de wortel van de spoorlassen getest.Door de afstand tussen de sondes uit te breiden wordt de hele hoogte van de las gescand van onder tot boven van de rails.
Het tandem-rig bevat vier magneten die het rig tijdens de tandemtest bevestigen.
Om de sondes precies op de middellijn van de spoorlijn te plaatsen, biedt de rig een verstelbare randgeleiding.
De TMRW-1 kan worden bediend met verschillende draagbare UT-instrumenten, bijvoorbeeld samen met de TFD806C.
Voor het instellen van het bereik en de gevoeligheid van het ultrasone instrument wordt het gebruik van het kalibratieblok K1 aanbevolen.
Wat je nodig hebt
Tandemrig TMRW-1 | 1 |
UT-sonden ABC 45-O2E | 2 |
Kabels MPKL 2 | 2 |
UT-instrument TFD810C | 1 |
