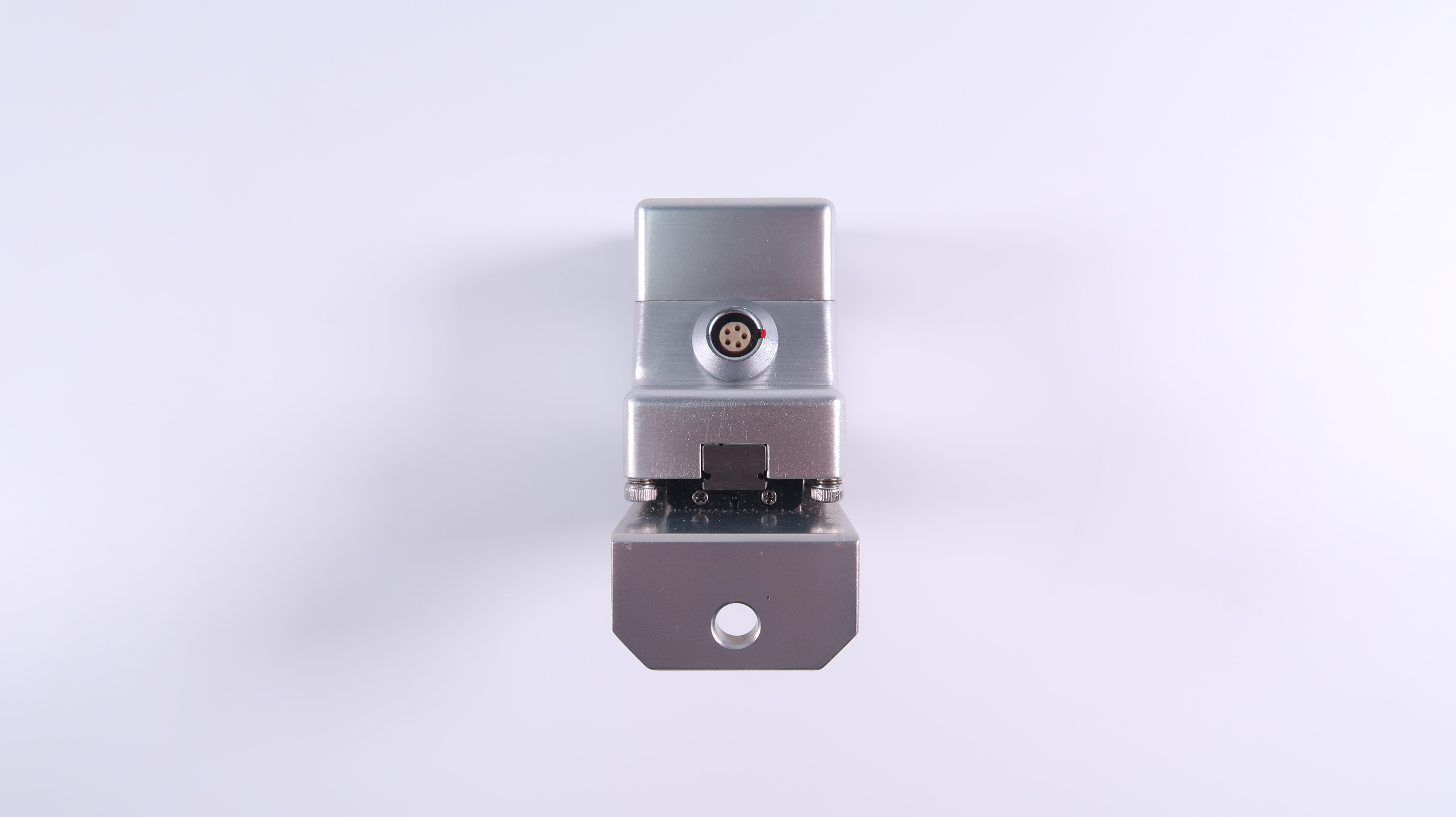

Licht aluminium frame met aanpasbare lengte TE-04 Encoder

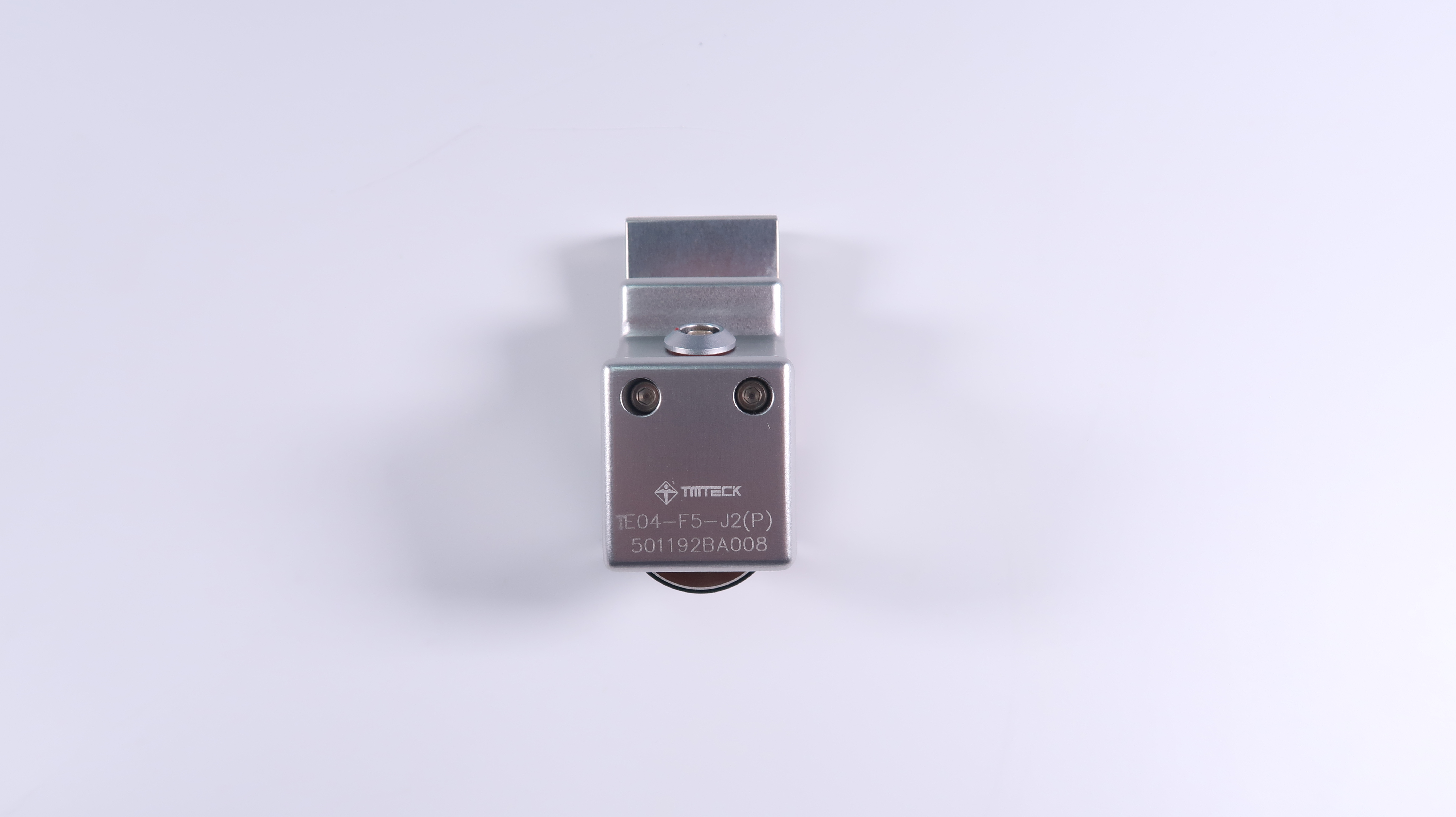

TE-04TMTECK UNIVERSELE ENCODER compatibel metHSMT-Compact Scanner

De HSMT-Compact is een handmatige, gecodeerde scanner met één as. Hij is met name licht en klein, en ook veelzijdig. Hij kan worden gebruikt (met maximaal 4 probes) op platen en voor omtrekmetingen op pijpen zo klein als 4,5 inch OD pijpen.

Overzicht

De HSMT-Compact is een lichte, kleine en veelzijdige handmatige, gecodeerde scanner met één as. Hij kan worden gebruikt - met maximaal vier probes - op platen en voor omtrekmetingen op pijpen zo klein als 4 inch schema (4,5 inch OD). De scannerlengte kan worden veranderd en het frame kan buiten de limiet van de wielen worden verlengd, wat een configuratie biedt die zeer geschikt is voor moeilijk bereikbare plaatsen, zoals lasnaden van pijp-naar-component.

De HSMT-Compact maakt de HSMT-familie compleet. Terwijl de HSMT-Flex en HSMT-X03 zijn ontworpen voor inspectie van constructielassen, is de HSMT-Compact ontworpen voor inspectie van onderhoudslassen.

HSMT-Compact Kit bevat:

• Scannerframe met handgrepen
• Extra frame staven: 400 mm (16 inch) en 600 mm (24 inch)
• Vier magnetische, met plastic bedekte wielen

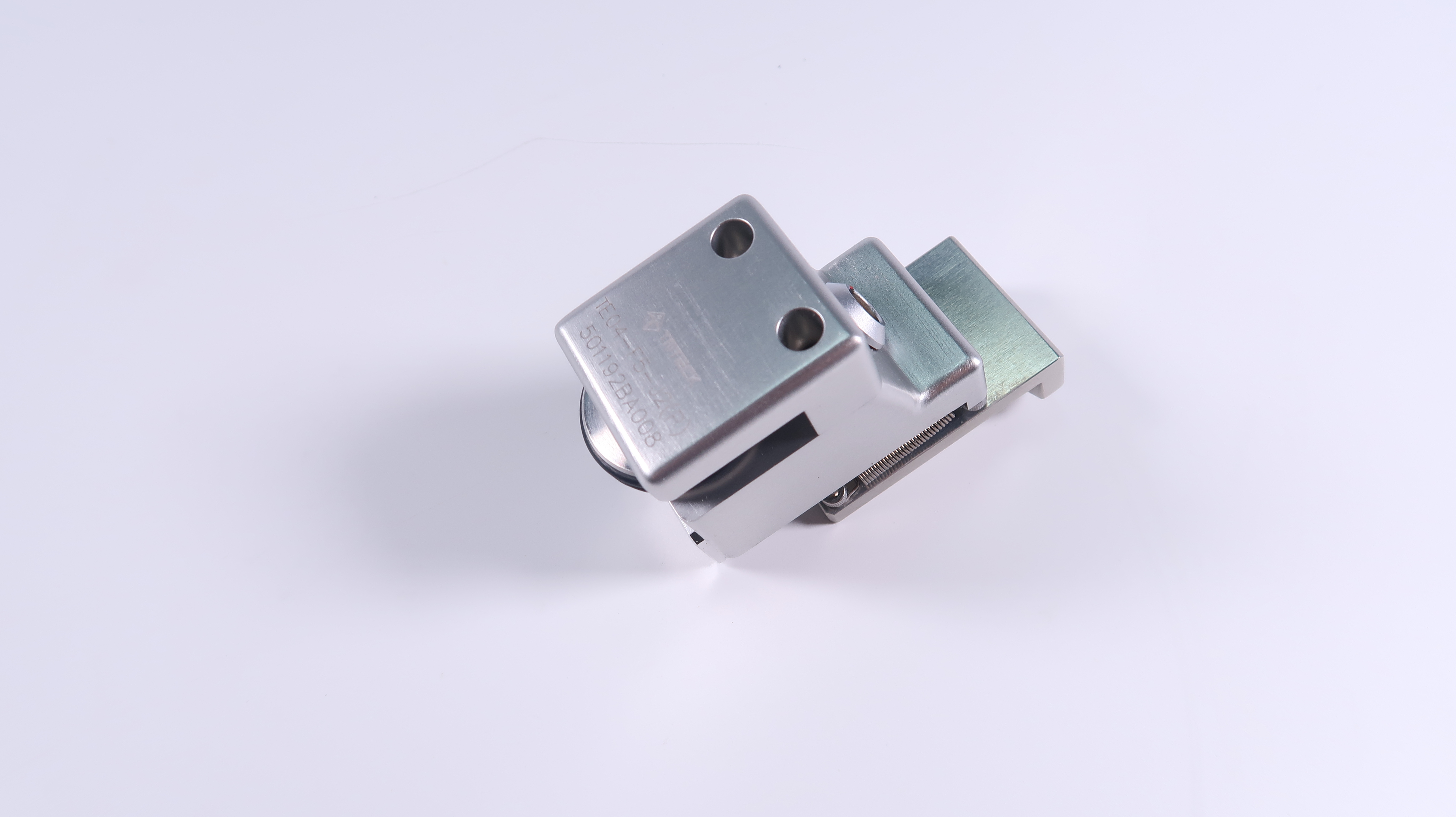

• Waterdichte, veergeladen wielencoder

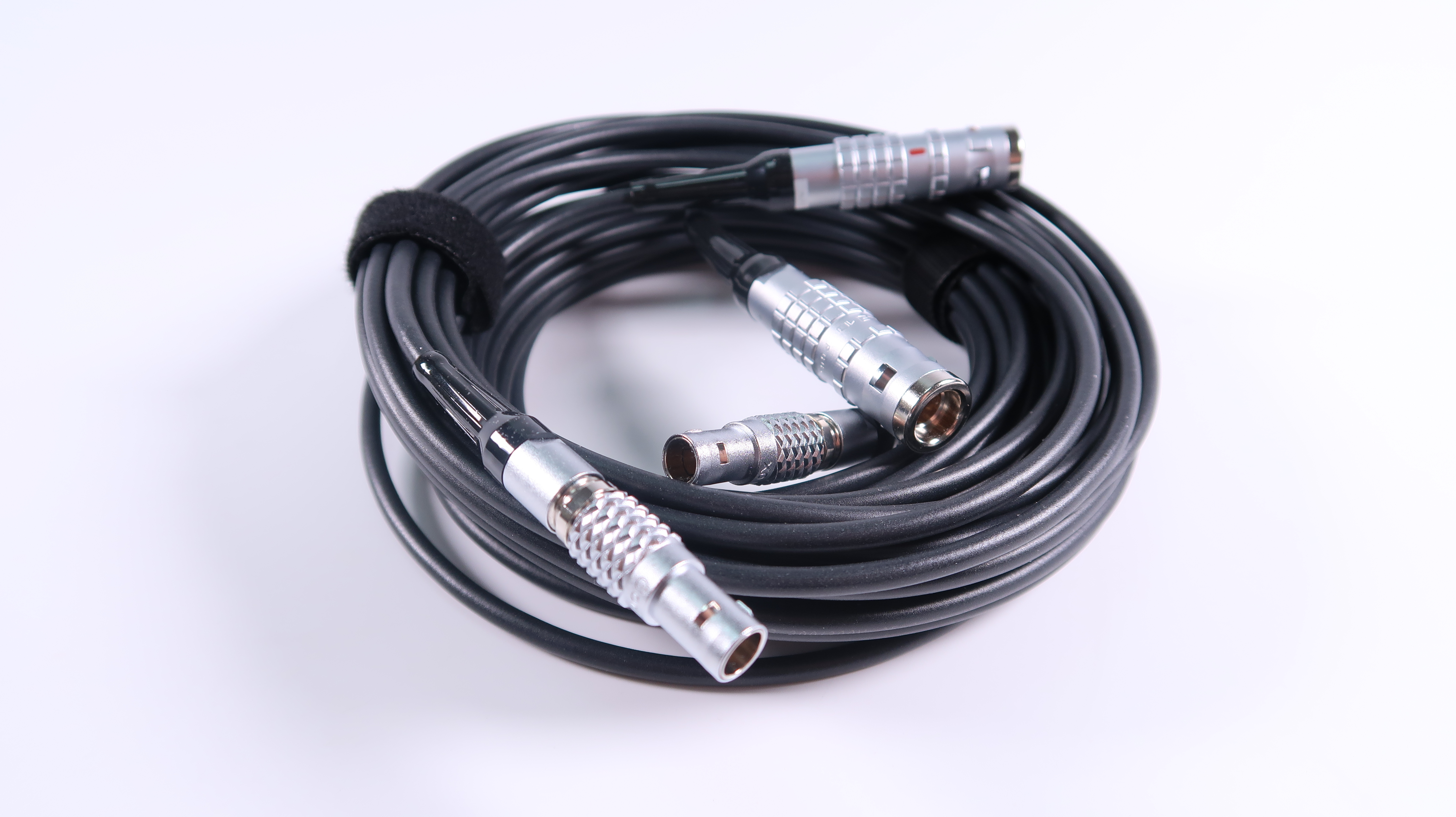

• TE-04-compatibele encoder met 5 m kabel
• Vier 90° probehouderbeugels
• Vier veergeladen armen (SLA)
• Vier TOFD/PE-jukken (31,75 mm)
• Twee phased array-jukken (40 mm)
• Irrigatieslangen en accessoires
• Twee metrische/VS-linialen

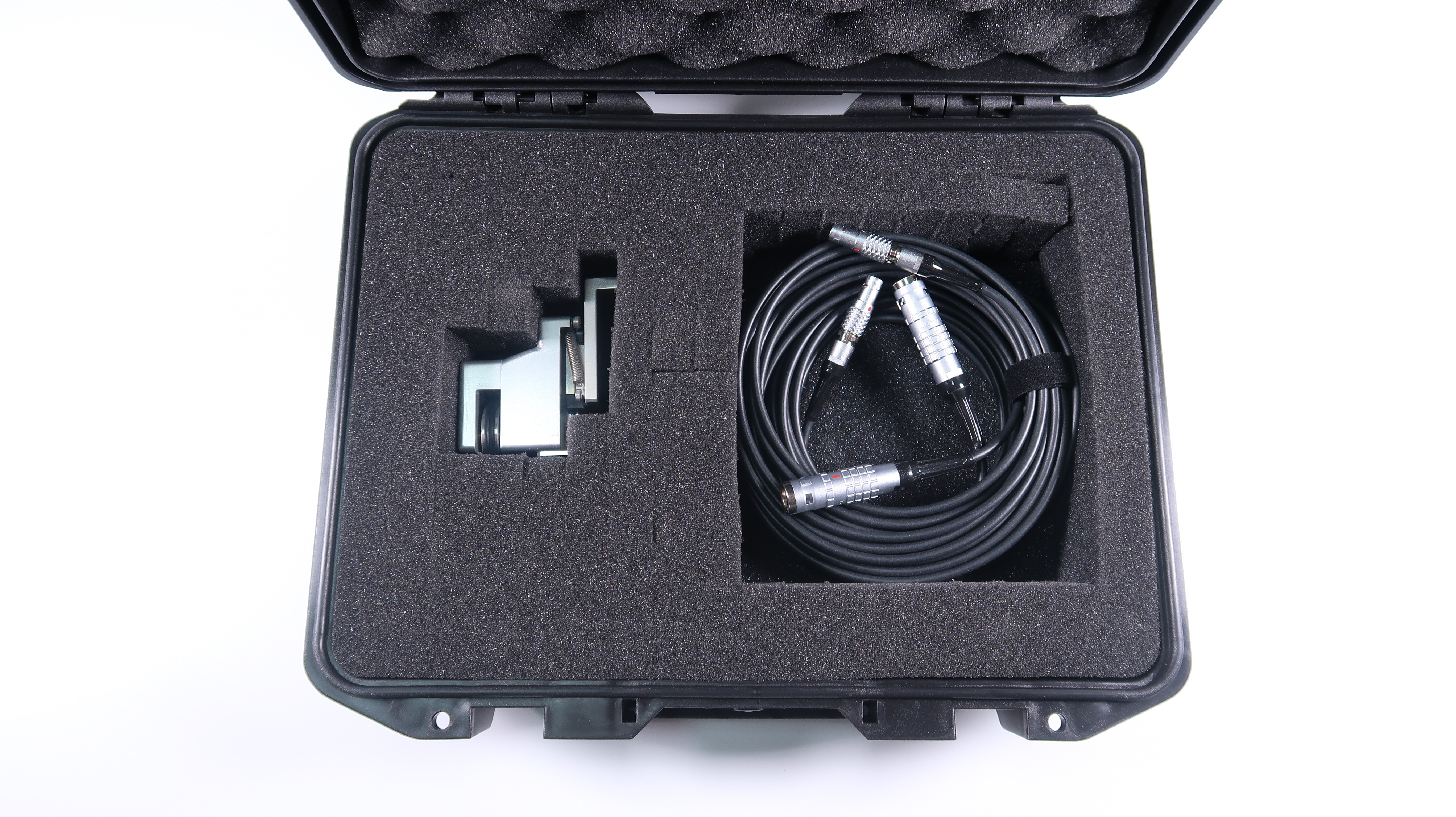

• Harde draagkoffer

Een typische configuratie omvat twee phased array-probes en een paar TOFD-probes, om te voldoen aan de ASME-code.

Andere configuraties omvatten:

• 1 paar TOFD-probes
• 2 paar TOFD-probes
• 2 PA-probes

Kenmerken

• Omtrekmeting op 4 inch schema pijpen (4,5 inch OD), of groter
• Magnetische wielen houden de eenheid tegen een ferromagnetisch inspectieoppervlak.
• Licht aluminium frame met aanpasbare lengte
• Frameontwerp maakt het mogelijk probes buiten de wielen te positioneren.
• Ondersteunt maximaal 4 probes op pijpen of vlakke oppervlakken
• Volledig instelbare probe positionering
• Onafhankelijk veergeladen probehouders
• Waterdichte, veergeladen encoder
• Verwijderbare handgrepen
• Oogje voor bevestiging van een kabel of koord
• Waterverdeler geïntegreerd in het scannerframe
• Metrische/VS-linialen op de scanner voor eenvoudige probe-scheidingsmeting
