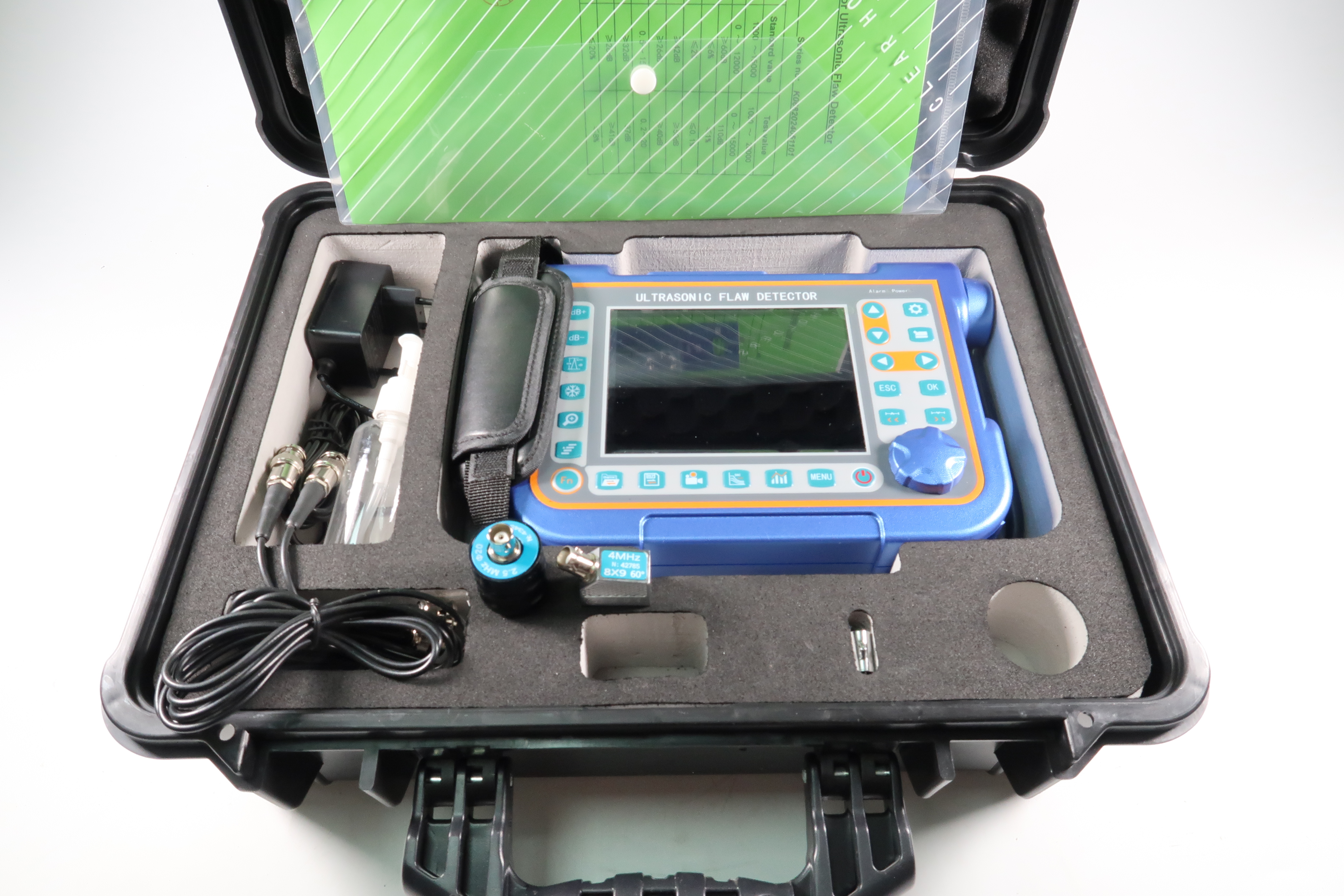

Productbeschrijving:
Dit instrument is een draagbare industriële digitale ultrasone detectie-instrument dat verschillende defecten (scheuren, insluitsels, poriën, enz.) in het werkstuk snel, gemakkelijk, zonder schade en nauwkeurig kan detecteren, lokaliseren, evalueren en diagnosticeren. Het kan zowel in het laboratorium als op de bouwplaats worden gebruikt. Dit instrument kan breed worden toegepast in de productie, ijzer- en staalmetallurgie, metaalverwerking, chemische industrie en andere gebieden die defectdetectie en kwaliteitscontrole vereisen. Het wordt ook veel gebruikt bij online veiligheidsinspecties en levensduurbeoordelingen op het gebied van ruimtevaart, spoorvervoer, ketels en drukvaten, turbines, enz.
Het instrument kan breed worden toegepast voor het lokaliseren en meten van verborgen scheuren, holtes, scheidingen en vergelijkbare discontinuïteiten in lassen, smeedstukken, billets, assen, schachten, tanks en drukvaten, turbines en constructiecomponenten.
Kenmerken:
De kernhardware is ontworpen met ARM+FPGA, en de software maakt gebruik van een zeer betrouwbaar multitasking-besturingssysteem, wat de functionaliteit, draagbaarheid, duurzaamheid en betrouwbaarheid van het instrument aanzienlijk verbetert.
Dit instrument maakt gebruik van een master-slave menu en is ontworpen met sneltoetsen en een digitale draaiknop. Het instrument is licht en draagbaar en kan met één hand worden vastgehouden.
l Weergave

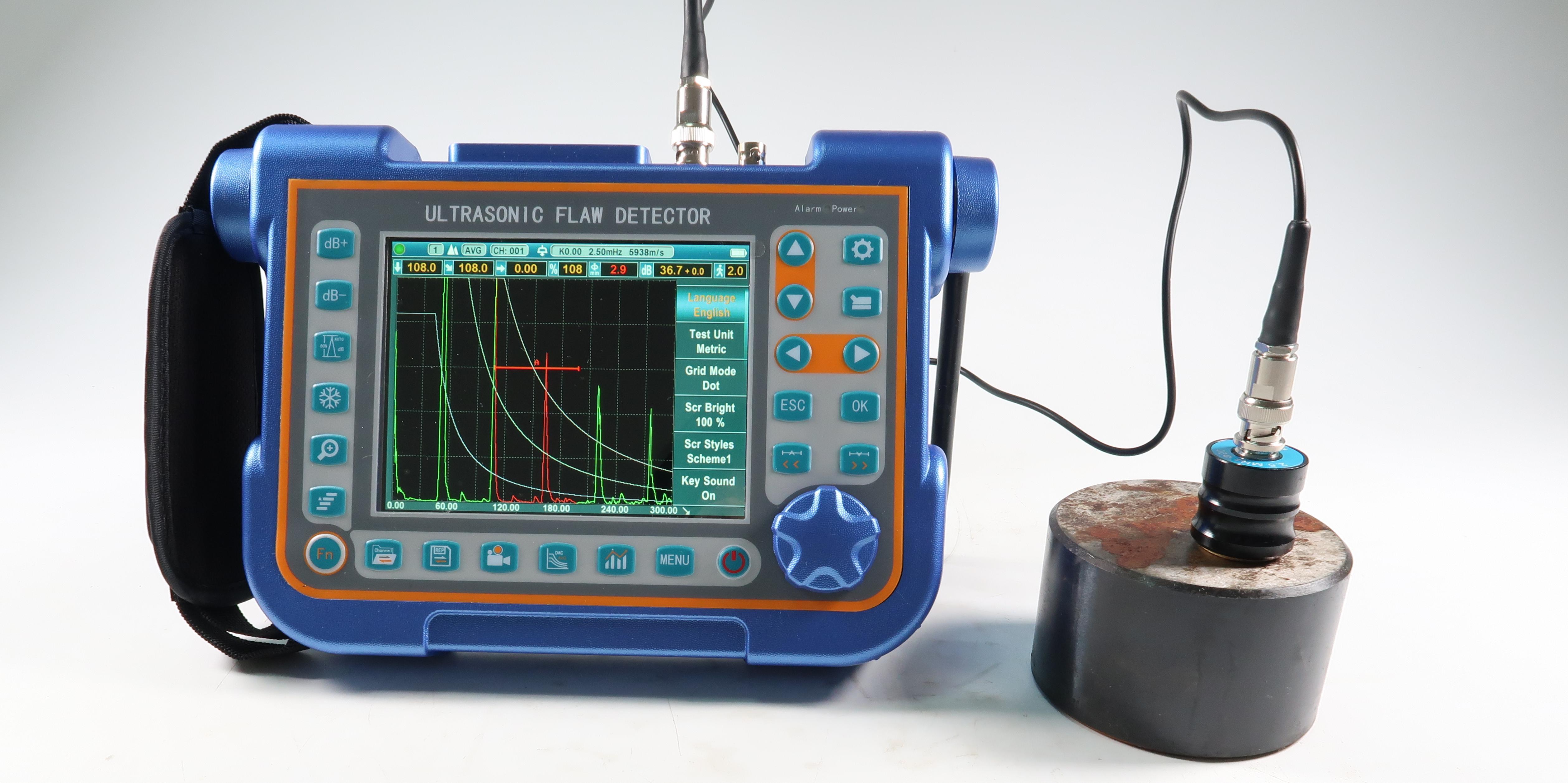

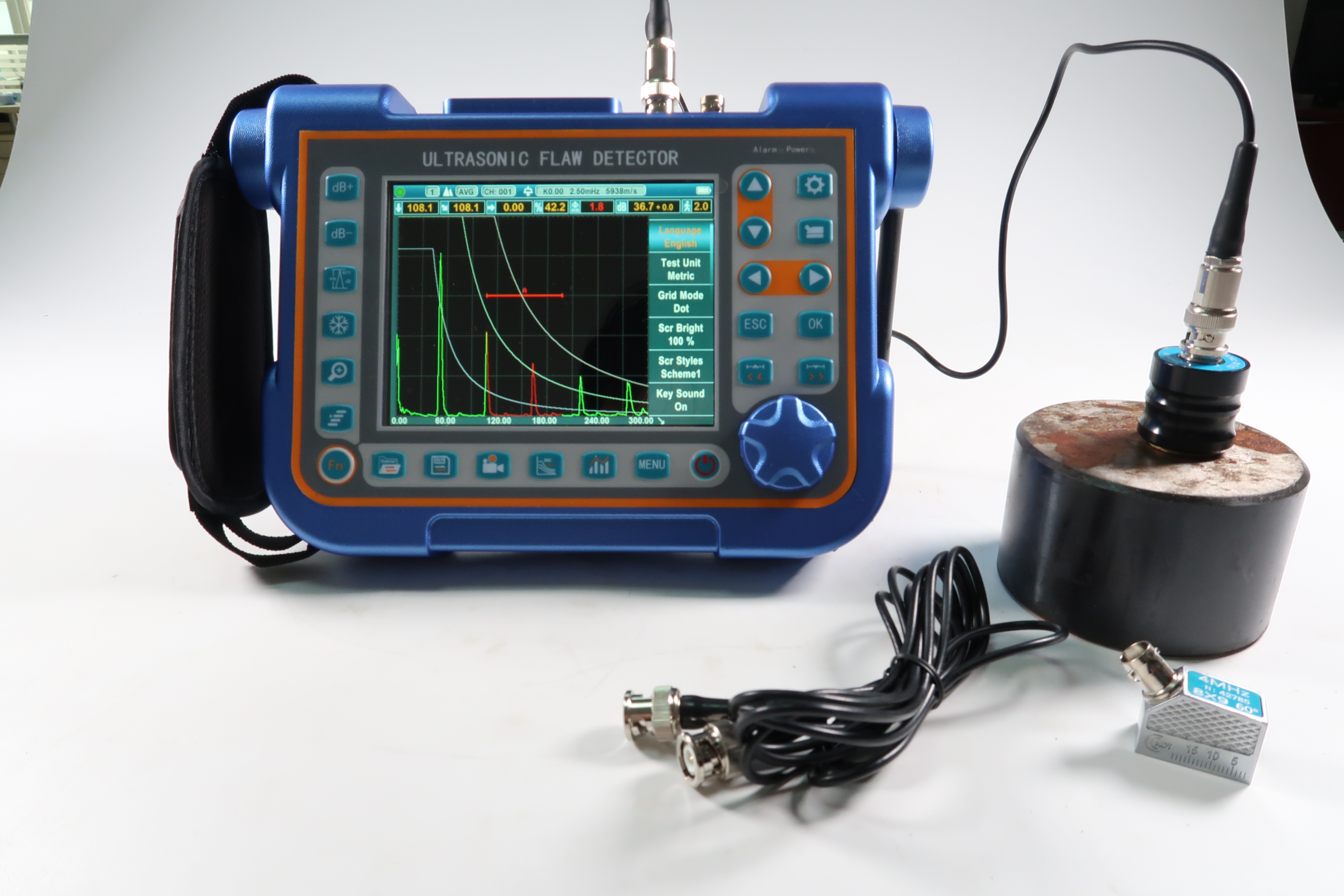

Volledig digitale multi-color high-resolution (640×480 pixels) multi-color TFT LCD-display. De golfvormweergave is delicater en menselijker.
4 interface-stijlen kunnen worden geselecteerd op basis van de omgeving.
Het LCD met snelle 60 Hz update. Kan subtiele golfvormveranderingen weergeven.
De helderheid van het LCD kan vrij worden ingesteld.
l Vorm

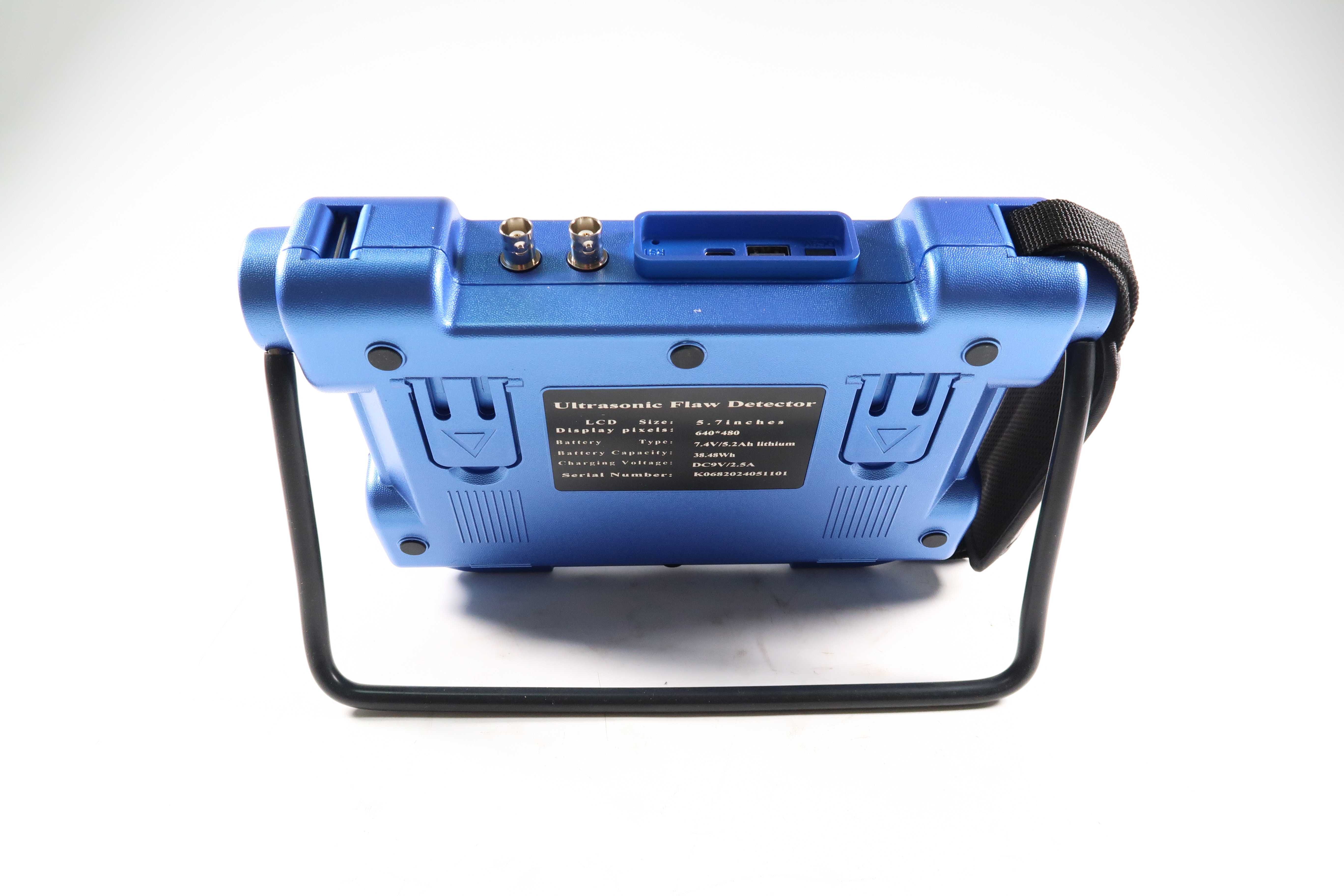

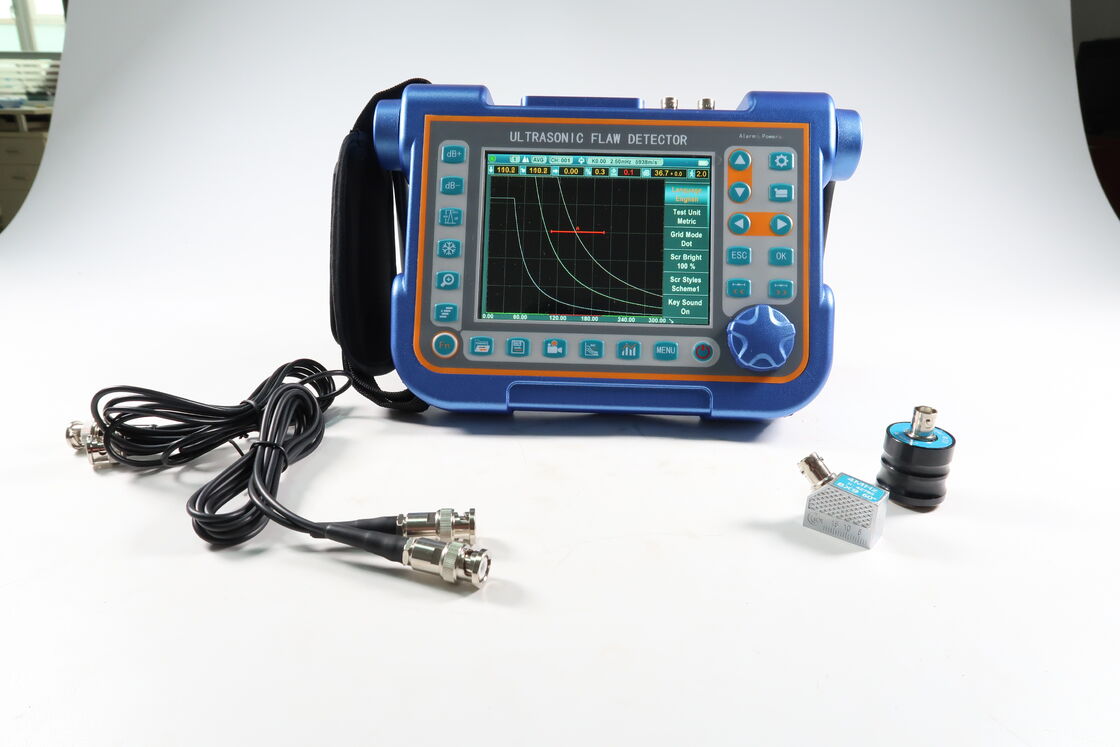

De volledig aluminium metalen behuizing is sterk en duurzaam, en de elektromagnetische afschermingsprestaties zijn zeer goed.
360-graden roterende dempingsbeugel en rubberen hoes zijn gemakkelijk te gebruiken.
Gehard glaspaneel, extreem hard, slijtvast en krasbestendig
l Screenshot en PDF-defectdetectierapport
Real-time screenshots van alle pagina's en defectdetectierapporten, en opslaan als BMP-afbeeldingen naar een U-schijf, die kunnen worden ingesteld als kleur- of grijswaardenafbeeldingen.
Exporteer het defectdetectierapport als een PDF-bestand en sla het op een U-schijf op voor eenvoudig archiveren en afdrukken.
Alle inhoud van het PDF-bestand kan worden aangepast aan de behoeften van de gebruiker.
BMP-afbeeldingen en PDF-bestanden kunnen op een computer of mobiele telefoon worden bekeken.
l Bereik
Tot 15000 mm in staal; bereik selecteerbaar in vaste stappen of continu variabel. Geschikt voor gebruik op grote werkstukken en voor metingen met hoge resolutie.
l Zender
Pulsenergie selecteerbaar tussen 100V, 200V, 250V, 300V, 350V, 400V en 500V.
Pulsbreedte instelbaar van 0,1 µs tot 0,5 µs om de probes met verschillende frequenties aan te passen.
Pulsherhalingsfrequentie instelbaar van 20 Hz tot 2 KHz.
Demping selecteerbaar tussen 50Ω, 150Ω, 250Ω en 500Ω voor optimale probe-prestaties
Probe selectie: enkele kristal probe, dubbele kristal probe, speciale hoek probe, doordringende probe, klim probe.
l Ontvanger
Sampling: 16-bits AD-converter met een samplefrequentie van 320 MHz
Gelijkrichting: Positieve halve golf, negatieve halve golf, volledige golf en RF
Analoge bandbreedte: 0,2 MHz tot 20 MHz met selecteerbare frequentiebereiken (automatisch ingesteld door het instrument) om de probe voor optimale prestaties aan te passen.
Versterking: 0 dB tot 110 dB instelbaar in selecteerbare stappen van 0,1 dB, 2 dB, 6 dB.
l Poorten
Twee volledig onafhankelijke poorten bieden een reeks meetopties voor signaalhoogte of afstand met behulp van piek-triggering.
De echo-naar-echo modus maakt nauwkeurige poortpositionering mogelijk voor signalen die extreem dicht bij elkaar liggen.
Poortstart: Variabel over het gehele weergegeven bereik
Poortbreedte: Variabel van Poortstart tot einde van het weergegeven bereik
Poorthoogte: Variabel van 0 tot 99% van de volledige schermhoogte
Alarmen: Drempel positief/negatief met LED-flitser.
l Geheugen
Het instrument heeft een ingebouwd geheugen met grote capaciteit, en gegevens en bestanden gaan niet verloren door stroomuitval van het instrument.
Geheugen van 500 kanaalbestanden voor het opslaan van kalibratie-instellingen en probe-parameters.
Geheugen van 1000 golf rapportbestanden voor het opslaan van A-Scan golf en instellingen.
Alle bestanden kunnen worden opgeslagen, opgeroepen en gewist.
De kanaalinstellingen en rapportbestanden kunnen via een U-schijf worden geëxporteerd, en de informatie kan ook in onbeperkte hoeveelheden worden opgeslagen via USB-geheugen.
l Videorecorder
Videorecorder is nuttig in veel situaties, het is erg handig voor degenen die de probe-activiteiten later willen analyseren.
Het instrument kan het testproces opnemen en opslaan als een videobestand, dat kan worden afgespeeld via het instrument of speciale software. Het ondersteunt maximaal 10 videobestanden, en elk videobestand kan tot 5 minuten duren.
Als u ervoor kiest om het videobestand op te slaan op de U-schijf, zijn het aantal en de duur van het videobestand niet beperkt.
Het opnemen en afspelen van het testproces biedt groot gemak voor toekomstige studie en analyse van defectdetectie.
Videoweergave ondersteunt pauze, snel vooruit, snel terugspoelen en stopfuncties.
Technische parameters:
- Meetbereik: 0 tot 15000 mm, bij staalsnelheid
- Pulsherhalingsfrequentie varieert van 20 Hz tot 2000 Hz
- Materiaalsnelheid: 1000 tot 20000 m/s
- Pulsherhalingsfrequentie varieert van 20 Hz tot 2000 Hz
- Dynamisch bereik: meer dan 40 dB
- Systeemlineariteit: Horizontaal: +/-0,2% FSW,
Verticaal: 0,25% FSH, Versterker nauwkeurigheid +/-1 dB.
- Oplossend vermogen: meer dan 40 dB
- Gevoeligheid: meer dan 50 dB (diepte 200 mm φ2 platbodemgat)
- Onderdrukking (suppressie): 0 tot 80% van de volledige schermhoogte
- Ruis: minder dan 10%
- Poortmonitors: Twee onafhankelijke poorten regelbaar over het gehele sweepbereik
- Versterking: 110 dB max in selecteerbare resolutie 0,1, 1,0, 2,0, 6,0 dB.
- Bandbreedte (versterker banddoorlaat): 0,2 tot 20 MHz
- Pulsverplaatsing: meer dan 32 dB
- Weergavevertraging: -20 tot 3400 µs
- Probe vertraging/nul offset: 0 tot 99,99 µs
- Testmodi: Puls-echo, dubbel element en doorstraling
- Zender: Instelbare golf zender
- Pulsenergie: 100V, 200V, 250V, 300V, 500V selecteerbaar
- Gelijkrichting: Positieve halve golf, negatieve halve golf, volledige golf, RF
- Eenheden: Inch of millimeter
- Transducer aansluitingen: BNC of LEMO
- Stroomvereisten: Netspanning 100-240 VAC, 50-60 Hz
- Bedrijfstemperatuur: -10°C tot 50°C, Opslagtemperatuur: -30°C tot 50°C
Toepassingen:
Deze ultrasone detectie-instrument is breed toepasbaar in industriële omgevingen zoals productiefabrieken, bouwplaatsen en onderhoudsfaciliteiten waar de integriteit van materialen en componenten cruciaal is. Het is bijzonder effectief bij het testen van metalen, composieten en lassen op interne scheuren, holtes, insluitsels en andere soorten defecten die de structurele veiligheid kunnen aantasten. De integratie van een encoder-systeem vergemakkelijkt nauwkeurige meting en positionering tijdens inspecties, wat de herhaalbaarheid en betrouwbaarheid van de resultaten verbetert.
Het TFD807C-model is ideaal voor gelegenheden die strenge kwaliteitscontrole en veiligheidsborging vereisen, waaronder de luchtvaart-, auto-, olie- en gasleidingen- en energieopwekkingsindustrieën. Het is ook geschikt voor routine-onderhoudsinspecties om vroege tekenen van materiaalafbraak te detecteren voordat deze tot falen leiden. Of het nu wordt gebruikt op productielijnen in fabrieken of bij veldinspecties, de TMTeck ultrasone detectie-instrument zorgt voor grondige en nauwkeurige defectdetectie, waardoor preventief onderhoud wordt ondersteund en het risico op kostbare stilstand wordt verminderd.
Samenvattend combineert de TMTeck TFD807C ultrasone detectie-instrument geavanceerde functies zoals dynamische dieptefocussering, instelbare pulsbreedte en een uitgebreide opslagcapaciteit om nauwkeurige defectdetectie te leveren in diverse toepassingsscenario's. De veelzijdigheid en betrouwbaarheid maken het tot een onmisbaar hulpmiddel voor professionals die hoge normen van veiligheid en kwaliteit in hun inspectieprocessen willen handhaven.
Ondersteuning en diensten:
Onze ultrasone detectie-instrument is ontworpen om nauwkeurige en betrouwbare niet-destructieve testen te bieden voor een verscheidenheid aan materialen en toepassingen. Om optimale prestaties en een lange levensduur van het apparaat te garanderen, bieden wij uitgebreide technische ondersteuning en diensten.
Technische ondersteuning omvat hulp bij apparaatinstallatie, kalibratie, software-updates en probleemoplossing. Ons team van experts staat klaar om u te begeleiden bij de bediening van de detectie-instrument om de nauwkeurigheid en efficiëntie bij het detecteren van defecten zoals scheuren, holtes en insluitsels in metalen en composieten te maximaliseren.
Wij bieden regelmatige firmware-updates om de functionaliteit te verbeteren en de nieuwste ontwikkelingen in ultrasone testtechnologie op te nemen. Bovendien zijn kalibratiediensten beschikbaar om de nauwkeurigheid van uw apparaat te handhaven in overeenstemming met industriestandaarden.
Voor onderhoud en reparatie zijn onze servicecentra uitgerust om alle aspecten van apparaatonderhoud af te handelen, van routine-inspecties tot complexe reparaties. Wij raden periodieke onderhoudscontroles aan om ervoor te zorgen dat de detectie-instrument in optimale werkende staat blijft.
Trainingsprogramma's en gedetailleerde gebruikershandleidingen worden verstrekt om gebruikers te helpen de functies en mogelijkheden van de ultrasone detectie-instrument te begrijpen. Deze bronnen zijn bedoeld om de vaardigheid van de gebruiker te verbeteren en een veilig en effectief gebruik van de apparatuur te bevorderen.
Onze toewijding is om u te ondersteunen gedurende de levenscyclus van uw ultrasone detectie-instrument, zodat u het hoogste niveau van service en technische expertise ontvangt voor uw niet-destructieve testbehoeften.
