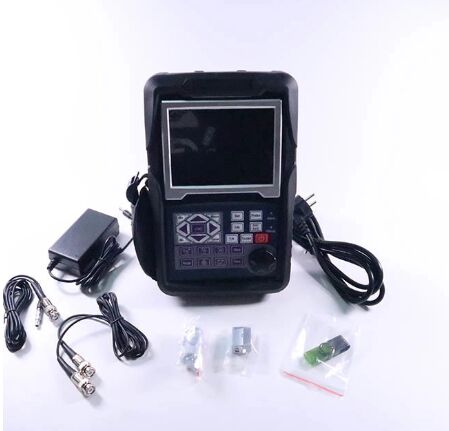

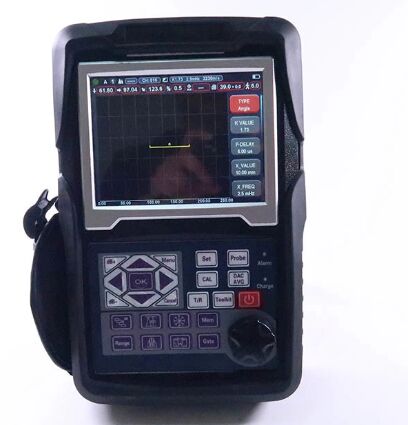

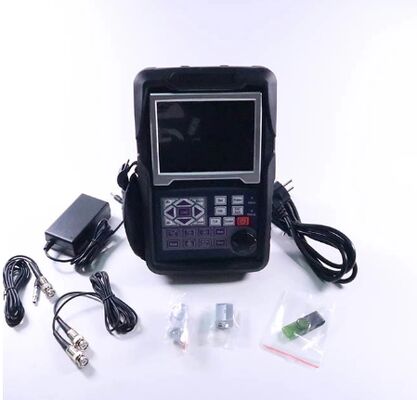

IP65 standaard 0-10000 mm Friendly Dialogue Interactieve ultrasone foutdetector TFD806C



Specificaties
Bereik: 0-10000 mm, bij staalsnelheid
Materiaalsnelheid: 100-20000 m/s
Puls herhalingsfrequentie: 10-2000Hz
Dynamisch bereik: ≥38dB
Lineariteit: Horizontaal: +/-0.2%, Verticaal: 2.0% (Horizontaal:+/-0.2% FSW Verticaal: 0.25% FSH)
Oplossend vermogen: >40dB (5P14)
Gevoeligheid Leavings: >68dB
Afwijzing (onderdrukking): 0 tot 80% van de volledige schermhoogte
500 onafhankelijke instellingen, elk criterium kan vrij worden ingevoerd, we kunnen ter plaatse werken zonder testblok;
Groot geheugen van 1000 A-grafieken
Testmodi: Puls-echo, dubbel element en doorstraling
Probetypes: Enkele rechte, enkele hoek, dubbele rechte, dubbele hoek, door, kruip, oppervlak
Poortmonitors: Twee onafhankelijke poorten controleerbaar over het gehele sweepbereik
Eenheden: Inch of millimeter
Stroomvereisten: Wisselstroomnet 100-240 VAC, 50-60 Hz
Displayvertraging: -20 tot 3400 µs
Probe vertraging/Nul offset: 0 tot 99.99 µs
Interne oplaadbare Li-ion batterijpakket met een nominale spanning van 7.2V bij 8000 mAh
15 uur nominale gebruiksduur afhankelijk van de helderheid van het display
4 uur typische oplaadtijd
HxBxD (mm): 250x165x55 (mm)
Gewicht: 1.2kg
Bedrijfstemperatuur: -10°C tot 50°C
Opslagtemperatuur: -30°C tot 50°C
Pulsenergie: 70V, 100V, 200V, 300V, 400V, 500V selecteerbaar
Rectificatie: Positieve halve golf, negatieve halve golf, volledige golf, RF-systeem
Bandbreedte (versterker banddoorlaat): 0.2 tot 25 MHz
Poortmonitors: Twee onafhankelijke poorten controleerbaar over het gehele sweepbereik
Gevoeligheid: 120 dB max in selecteerbare resolutie 0.1, 1.0, 2.0, 6.0 dB.
Aansluitingen transducer: BNC of LEMO



Functies

Geautomatiseerde weergave van nauwkeurige foutlocatie (Diepte d, niveau p, afstand s, amplitude, sz dB, φ).
Foutafmeting: Automatische foutafmeting met AVG of DAC/TCG, versnelt de rapportage van defectacceptatie of -afwijzing.
Geautomatiseerde kalibratie van transducer Nulpunt, Hoeken, Voorkant en materiaalsnelheid. (V2 en twee gaten)
Handig om DAC/TCG en AVG te maken en te gebruiken om de echo te evalueren, de curve kan worden aangepast en gecompenseerd.
Door U-Disk aan te sluiten, kan het apparaat een onbeperkt geheugen krijgen.
Er zijn 15 normen in het apparaat.
Bluetooth-verbinding met mobiel apparaat om detectierapporten ter plaatse te genereren en af te drukken. (Optie)
AWS D1.1.
Functie voor correctie van gebogen oppervlakken.
Functie voor meting van scheurhoogte.
Vergrootpoort: spreiding van het poortbereik over de gehele schermbreedte.
Automatische gain functie.
Envelope: Gelijktijdige weergave van live A-scan met 70 Hz update rate en envelope van A-scan
weergave.
Peak Hold: Vergelijk bevroren piek golfvormen met live A-scans om testresultaten eenvoudig te interpreteren.
Scan Freeze: Display freeze houdt golfvorm en geluidspad gegevens vast.
Alarm: Piep en LED.
Real Time Clock.
Vul echo.
Opname markering.
Echo kleur binnen de poort.
