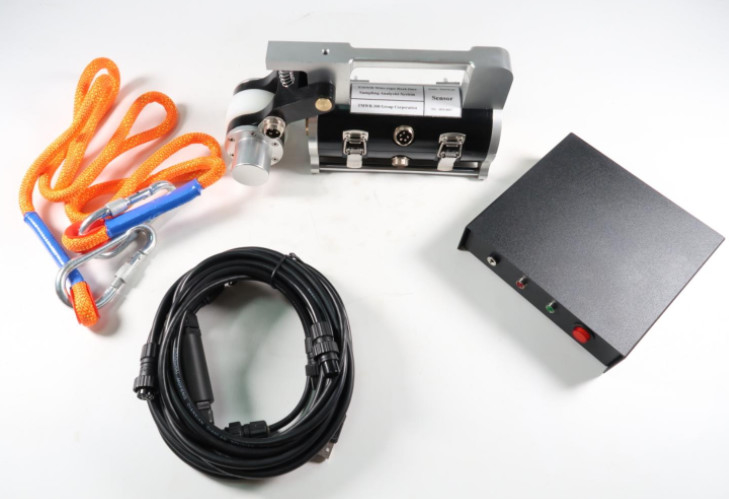

draadtouwfoutdetector TMWR-300

Draadtouwfoutdetector TMRW-300

Eén., product inleiding

◆ kan online testen van draadtouw en draadbreken, slijtage, corrosie, vervorming, losse strengen, springdraad, materiaal en andere defecten functioneel veranderen.

◆De testresultaten van het rapport kunnen voldoen aan verschillende industriestandaard heeft ook de vorm van gebroken draden en het aantal gebroken draden fout gebied en totale basale oppervlakte van de staal verhouding van het display.

◆ met behulp van een computer-USB-interface voor directe bemonsteringsanalyse, met online akoesto-optische alarmering en real-time resultatenfunctie.

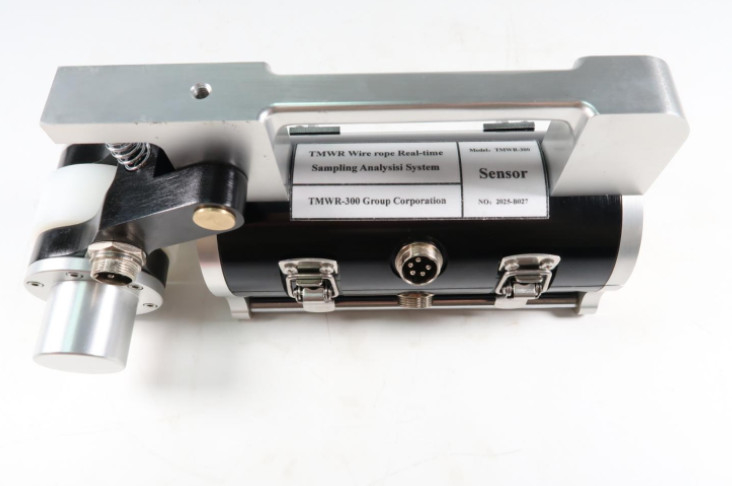

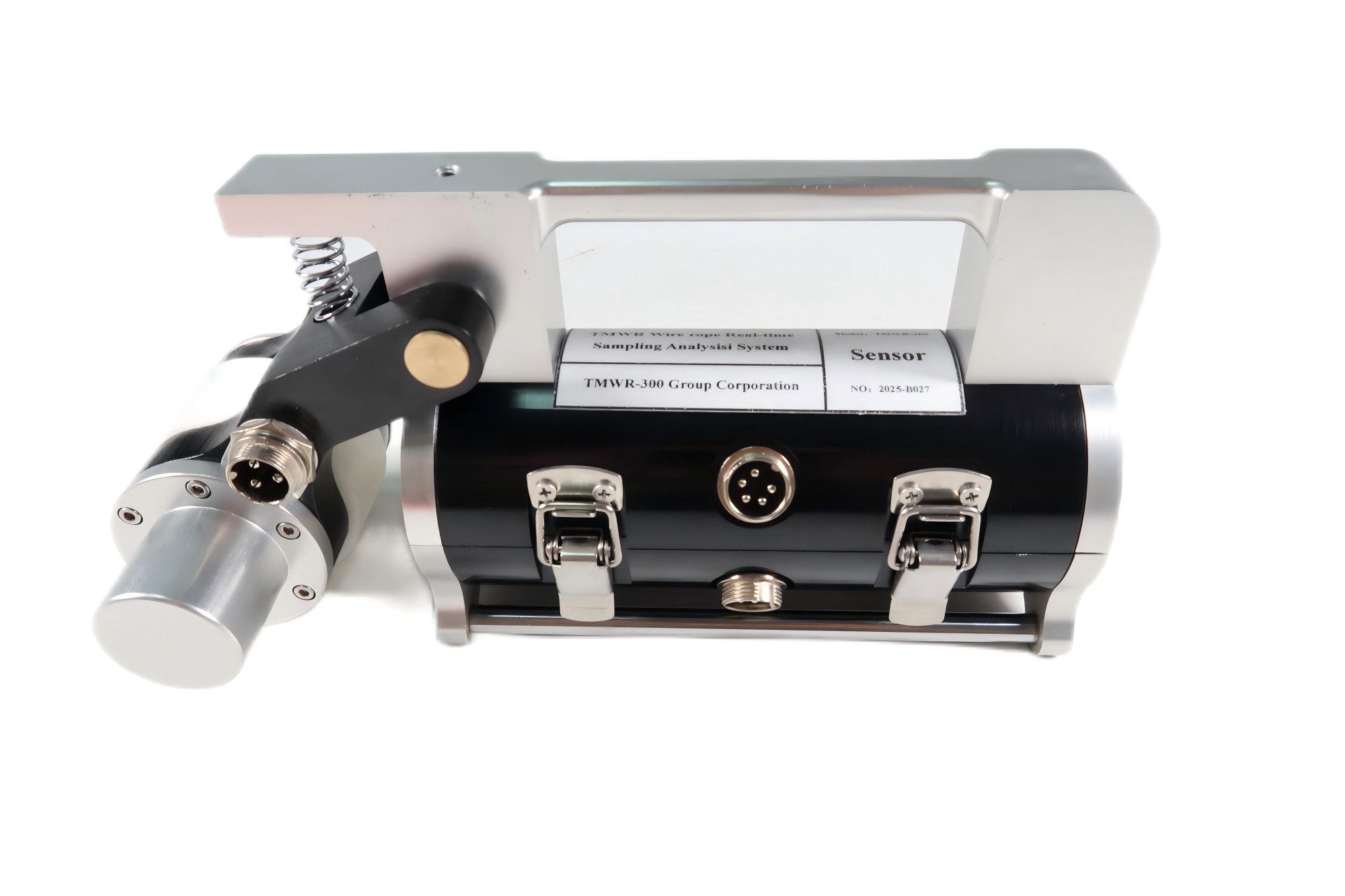

◆ cirkelvormige structuur van de sensor, omtrek, magnetisering van de as, magnetisering van het draadtouw tot verzadiging.

◆ detecteren van Chuai met behulp van een aluminiumbuis, waterdicht, stofdicht, schokdicht, vochtdicht.

◆ stabiel werk, betrouwbare prestaties, hoge precisie, sterke vermogen tegen interferentie, nauwkeurigheid van de gegevens.

◆ De software is geschikt voor het besturingssysteem Windows98 / 2000 / XP / Vista/windows7computer.

◆ Volgens de bepalingen van de staatswet inzake metingen en de staatswet inzake de veiligheid van de productie wordt elk instrument door de nationale metrologische instituten,volgens de Amerikaanse standaard ASTM1571 als inspectie door derden, en het testrapport uitbrengen, juridische kwalificatie verkrijgen.

◆Het wordt veel gebruikt in mijnen, touwbanen, heftoestellen, liften, havenmachines, kabelbruggen, enz.

Twee. de kerntechnologie en juridisch kwalificatie

1 virtuele instrumenten: draad touw oneindige onzekerheid.rechtstreeks bemonsterd en verwerkt door de computer, zodat niet te missen, niet vals, zoals het kijken naar films, volledige scan van het stalen draad touw, het resultaat is nauwkeurig, herhaalbaar.

2 drie instrumenten: volgens de regelgeving van de draad touw in verschillende sectoren van het schrappen van de nationale normen, de producttoepassing van kwalitatieve, kwantitatieve,elektromagnetische positionering, onlinedestructief testen van draadtouw, gebroken draden, interne en externe corrosie, slijtage, veranderingen in de metalen doorsnede, losse strengen, sprongdraad, vervorming,materiële afwijkingen zoals gebreken.

3 wettelijke instrumenten: volgens de regelgeving van de staat en de wet op de veiligheid van de productie, elk instrument door de nationale metrologische instituten,volgens de Amerikaanse standaard ASTM1571-2006 en GB/T21387-2008 als inspectie door derden, en het testrapport uitbrengen, juridische kwalificatie verkrijgen.

Drie. technische indicatoren

◆De gehele testserie van de diameter van de draad touw: diameter 1,5 - 300 mm (verplichting om verschillende reeks specificaties sensor te configureren).

◆Relatieve snelheid van de sensor en het draadtouw: 0 - 6 m/s.

◆De geleidingshoes en het splitsingssensorkabel zijn het beste: 2 - 6 mm, waardoor de splitsing: 0 - 15 mm is.

Gebroken draad defect (LF) detectievermogen

◆ Qualitatief: enkelvoudige concentratie van gebroken draad met een nauwkeurigheid van 99%.

◆Quantitatief: een enkele concentratie van gebroken draden heeft een rooter een gelijkwaardige wortelfout toegestaan.

◆Een concentratie van gebroken draden mag niet meer dan 100 maal zo hoog zijn als de nauwkeurigheid van de foutdetectie van 92%.

Quantitatief wisselkoers van metalen doorsnede ((LMA)

◆De gevoeligheid van de detectie-herhaalbaarheidsfout: ± 0,055%.

◆De detectieprecisie-indicatie toelaatbare fout: ± 0,2%.

◆Positie (L) detectie mogelijkheid: percentagefout is aangetoond voor de detectie van lengte: + 0,2%.

◆Stroomvoorziening: 5V batterij.

◆Gewicht van de sensor: gemeenschappelijke specificaties < 10 kg.

◆Omgevingstemperatuur: -10 °C~40 °C, relatieve luchtvochtigheid: luchtdruk: 86~106Kpa ≤ 85%.

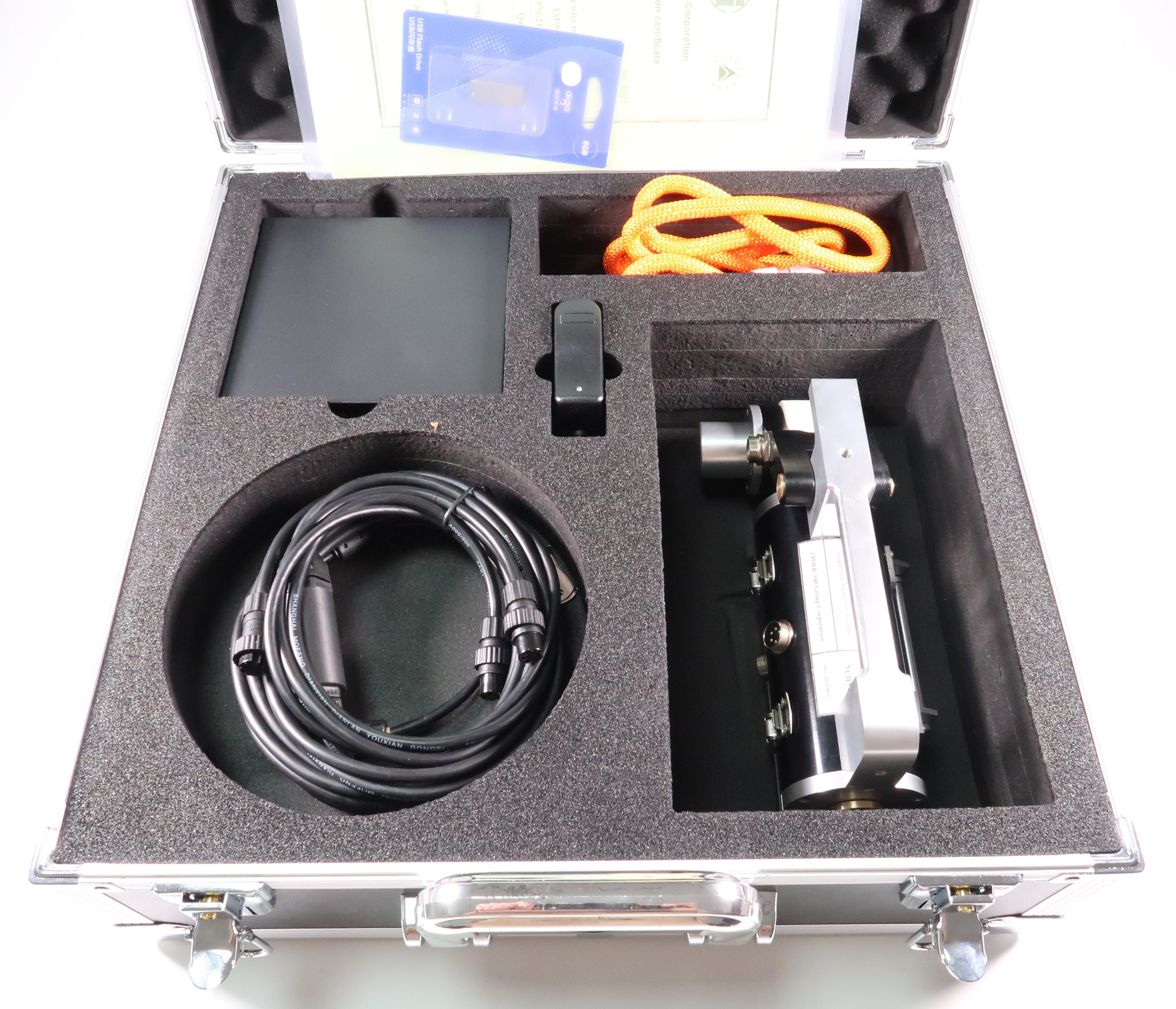

Vier. de systeemconfiguratie en type

1 draadtouw met een diameter van 8-54 mm

2 draadtouwfoutdetector algemeen computermodel voor type
